LED 사양서 읽기: 칩·드라이버·완성 등기구 확인

주택이나 매장의 교체는 기존 용도와 설치 조건부터 검토합니다. 둘 다 LED여도 동등품이거나 수명이 같은 것은 아닙니다. 이 안내는 부품과 사양값을 읽고 외함, 광학 부품, 드라이버, 설치 조건을 실제 빛과 유지보수에 연결합니다. 칩은 선정 요소의 하나이지 제품 전체가 아닙니다.

자주 쓰이는 LED 사양값

• 상관 색온도. 켈빈(K)으로 나타내며 백색의 느낌을 설명합니다. 빛의 양이 아닙니다. 3000K–6500K는 예시이며 모든 선택지를 나타내지는 않습니다.
• 광효율: 광속과 소비전력의 관계를 lm/W로 나타냅니다. 제시된 100~150 lm/W는 부품 성능 예시이며 전체 제품군을 뜻하거나 등기구 효율과 같은 것은 아닙니다.
• 휘도. cd/m²로 나타내며 특정 방향의 광도와 투영 면적의 관계를 설명합니다. 주관적인 밝기 느낌이나 책상 위 조도와는 다릅니다.
• 조도: 단위 면적에 도달하는 광속입니다. lux(lx)로 나타내며 작업과 관련된 면에서 평가합니다.
• 연색지수 (CRI): 기준광에 대한 특정 색의 재현성을 요약한 지수입니다. 제시된 CRI 85는 비교에 쓸 수 있지만 기기의 전체 품질이나 모든 색을 설명하지는 않습니다.
• 광속 유지. 정해진 조건에서 광출력이 어떻게 변하는지 나타냅니다. 30% 감소는 초기 광속의 70%를 유지한다는 뜻이지만 그 시점에 모든 제품이 갑자기 고장 나는 것은 아닙니다. 수명 판정 기준과 조건, 드라이버 수명을 확인합니다.

외함, 광학 부품, 열 특성

마감, 보호, 방열, 허용 온도, 부품 접근성을 확인합니다. 외함에 자주 쓰는 플라스틱이나 알루미늄의 두께만으로 품질을 판단하지 않습니다. 기기 전체와 실제 용도를 바탕으로 평가합니다.

LED 드라이버

조광 드라이버만으로 단색 광원을 색 가변 광원으로 바꿀 수는 없습니다. 색이나 밝기를 바꾸려면 제어, 전원, 광원이 해당 기능을 지원해야 합니다. 정전압인지 정전류인지, 한계값이 부하와 맞는지 확인합니다. 드라이버는 설계에 따라 LED 모듈에 맞는 전원을 공급합니다.

전원 조사를 넓힐 자료로 중국 LED 드라이버 브랜드 목록을 참고합니다.

• 부품과 재료
• 제조 공정

LED 단품의 기대 수명으로 기기 전체의 수명을 약속하지 않고 전체 자료와 보증을 비교합니다. 수명 표시는 온도, 전류, 광속 유지를 제시하고 드라이버나 다른 부품의 고장과 구분해야 합니다. 원자료의 100,000시간을 모든 제품에 적용하지 않습니다. 과거의 ‘1000만 시간’ 번역은 잘못된 것입니다.

LED 조명의 용도

LED는 디스플레이, 표시등, 손전등, 탁상등, 천장등, 고천장등 등에 쓰입니다. 주택, 상업, 산업, 표지, 자동차 등 용도마다 필요한 구성과 성능을 비교하며 모든 조건이 같다고 보지 않습니다.

특수 용도를 채택하기 전에 표시 성능과 근거 문서를 확인합니다. 식물 재배, 의료, 소독에는 전용 기준과 기기가 필요하며 일반 조명용 LED 기기에 그 기능이 있다고 보지 않습니다.

LED의 의미와 구조

LED는 적절한 전원에서 운반자가 재결합하며 빛을 내는 반도체인 발광 다이오드입니다. 이 과정과 형광체나 발광색 혼합으로 백색을 얻는 방법을 구분합니다. 백색을 포함한 모든 색이 같은 직접 발광 원리로 생기는 것은 아닙니다.

SMD와 COB를 LED의 서로 다른 실장 방식으로 비교하고 두 방식의 차이 해설을 통해 각 방식의 특징을 확인합니다.

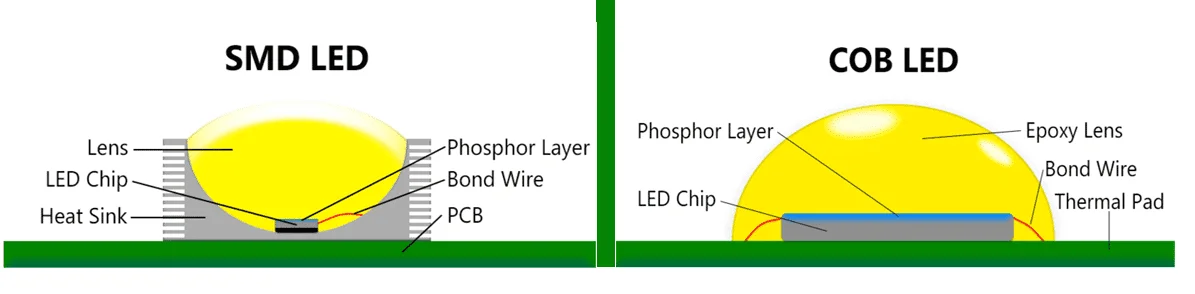

이미지 설명 및 표기 내용

• 렌즈
• LED 칩
• 방열판
• 형광체 층
• 본딩 와이어
• 에폭시 렌즈
• 본딩 와이어
• 열 전달 면

• LED 패키지는 구조에 따라 칩, 지지체, 접속부, 봉지 재료, 형광체를 포함합니다.
• 지지체와 접속부에는 패키지에 따라 구리, 알루미늄, 세라믹 등을 사용합니다. 재료는 전기적·열적 거동에 영향을 주지만 한 재료만으로 전체 품질을 판단할 수 없습니다.
• 구조 예시에는 순도 99.9%, 지름 0.8mil~1.0mil 금선이 기재되어 있습니다. 구리 합금 등 다른 재료를 사용하는 구성도 있습니다. 재료만으로 품질 순위를 매기지 않고 설계와 시험으로 평가합니다.
• 형광체는 칩 발광의 일부를 변환하며 최종 스펙트럼과 색온도에 영향을 줍니다.
• 5. 카탈로그에는 CREE, Bridgelux, Nichia, Osram, Epistar가 제시됩니다. 구체적인 모델을 비교하며 브랜드나 원산지만으로 성능 등급을 정하지 않습니다.
• 6. 그 밖에 Guangjia, Taigu, Epileds, New Century, Yiguang, Baihong, Guanglei, Mulinsen, Xiamen Sanan, Shanghai Languang, Shilanmingxin, Dalian Lumei가 소개됩니다. 이름만으로 품질 수준을 추정하지 않고 부품 자료를 요청합니다.

조립 전에 사양서와 표시로 극성, 형태, 실장 조건을 확인합니다. 패키지 단자로 설계 조건에 따라 LED를 기판에 연결합니다.

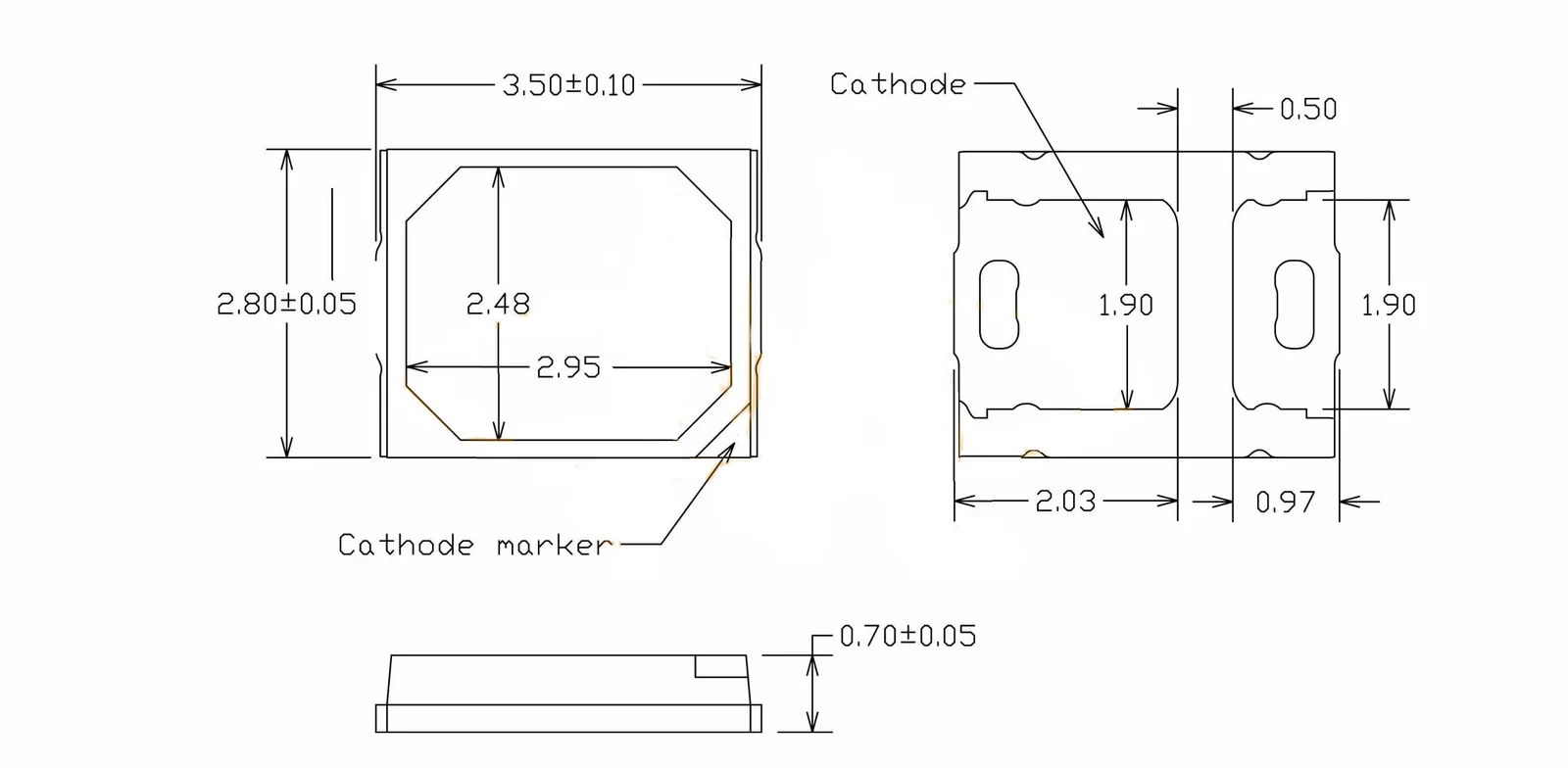

부품당 0.1~1W라는 참고 범위를 쓰기 전에 전원과 모델을 확인합니다. 전구, 스폿, 다운라이트, 튜브, 천장등, 선형 조명 등에 사용됩니다. SMD 2835 이름은 2.8mm×3.5mm와 관련됩니다. COB(Chip-on-Board)는 다른 실장 방식이며 이 SMD 패키지 목록의 한 형식이 아닙니다. 제시된 예시는 2835, 3030, 5050, 5730, 5630, 4040, 7030입니다.

이미지 설명 및 표기 내용

• 캐소드.
• 캐소드 표시

설계와 전원이 지원하면 투광등, 스폿, 레일 조명에 COB 모듈을 사용할 수 있습니다. 제시된 5-50W는 제품군 예시이며 모든 COB 제품을 나타내는 범위가 아닙니다.

부품 값과 기기 값 구분하기

비교표에는 각 수치가 LED, 드라이버, 기기 전체 중 무엇을 설명하는지 적습니다. 값과 함께 동작 조건도 필요합니다. 이렇게 구분하면 부품의 기대 성능을 설치된 기기 전체에 잘못 적용하지 않게 됩니다.

향후 교체를 위해 보관할 자료

납품 모델과 설명서, 전원 방식, 제어, 설치 조건을 보관합니다. 교체품이 제안되면 승인 조건과 비교해 차이를 확인할 수 있습니다. 외형이 비슷하거나 소비전력이 같다는 것만으로 교체 적합성을 확인할 수 없습니다.

초기 주문과 일관된 교체에 모두 도움이 되는 선정 기록을 남깁니다. 수명이나 효율의 조건이 불명확하면 설명을 요청합니다. 교체 전에 제어, 전원, 설치를 확인하고 납품 사양 자료를 보관합니다. 같은 용도로 비교하며 칩 수치와 기기 전체 수치를 구분해 기록합니다.
