눈부심 억제 조명: 광학계·반사·UGR 확인

이 광학 부품과 UGR 가이드를 사무실, 주택, 매장의 실제 이용 방식에 맞는 조명 선정과 확인에 활용하세요. ‘눈부심 억제’라는 표시는 검토의 출발점입니다. 시선 방향, 광원, 위치, 주변 환경을 함께 고려해야 합니다. 천장에서는 눈에 띄지 않는 기기도 소파나 책상에서는 불편하게 보일 수 있습니다.

적용 범위를 확인하지 않고 지표를 바꿔 쓰지 마세요. GR, BGI, CGI는 각각 대상 조건과 용도가 다릅니다. 실내의 특정 조건에서는 불쾌 눈부심에 UGR을 사용하고, 도로에서 시인성을 떨어뜨리는 눈부심에는 역치 증분 TI를 사용합니다. 용도에 맞는 평가 방법을 선택합니다.

대상에 맞는 방법과 배광 자료를 사용하며 판매 자료의 수치를 공간 전체의 평가로 보지 않습니다. LED 발광면과 휘도 분포에 따라 별도 검토가 필요할 수 있으므로 계산 방법의 적용 한계도 확인합니다.

지표를 해석할 때 다음 UGR 참고 식을 확인하세요.

통합 눈부심 지수(UGR): 배경 휘도에 대한 각 조명 기기의 기여를 합산하는 식입니다. UGR = 8 × log10[(0.25 / Lb) × Σ(Li² × ωi / pi²)].

평가 방법의 적용 범위를 지키고 작은 광원이나 다른 기하 조건에 맞춰 식을 임의로 바꾸지 마세요.

Lb는 배경 휘도(cd/m²), pi는 Guth 위치 지수입니다. Li는 관찰자 방향으로 향하는 발광면의 평균 휘도(cd/m²), ωi는 해당 입체각(sr)을 나타냅니다. 이전 원고는 항이 빠져 있어 유효한 UGR 식이 아니었습니다.

같은 방법과 조건에서 비교할 때 낮은 값은 불쾌 눈부심이 적음을 뜻하지만 모든 사람의 편안함을 보장하지는 않습니다. 출처의 10~30 범위는 참고값입니다. UGR은 배경과 관찰자를 대상 기기의 위치, 겉보기 크기, 휘도와 연결합니다.

결과를 해석할 수 있도록 계산에 사용한 배치와 관찰 위치를 기록합니다. UGR 계산에 필요한 휘도와 적절한 배광 정보도 확보합니다.

용도별로 인용되는 UGR 값의 예

수치를 채택하기 전에 작업, 평가 방법, 설계 요구를 확인합니다. 2014년 이후 EU의 모든 조명 기기에 일률적인 의무가 있다고 보지 않습니다. 카탈로그 값은 기준 공간과 배치에 근거하는 경우가 많으므로 설치 조건을 정해 UGR을 평가합니다.

적용 용도 예시	인용된 UGR 값
공장, 발전소, 제어실	16
설계 사무실, 제도실	16
공항, 관제탑	16
일반 사무실	19
회의실, 교육 시설	19
교실	19
병실	19
매장, 판매 공간	22
레스토랑, 호텔, 식당, 연회장	22

건물의 큰 분류만으로 정하지 않고 작업별 사양을 확인합니다. 표의 값은 출처에 따른 참고값으로 취급합니다.

지표의 적용 범위를 지키면서 반사, 관찰 위치, 이용 상황도 검토합니다. UGR19가 모든 사람에게 불편함을 뜻하거나 UGR<19가 모든 용도의 일률적인 요건이라고 판단하지 않습니다.

HOYUWO LED에 대상 모델과 부속품 자료를 요청합니다. UGR이 표시되어 있다면 표나 계산 조건을 받고, 도움이 되는 경우 공간에서 시험합니다. 하나의 수치로 설명되지 않는 화면, 거울, 광택 재료의 반사도 확인할 수 있습니다.

눈부심이란 무엇이며 시야에 어떤 영향을 줄까

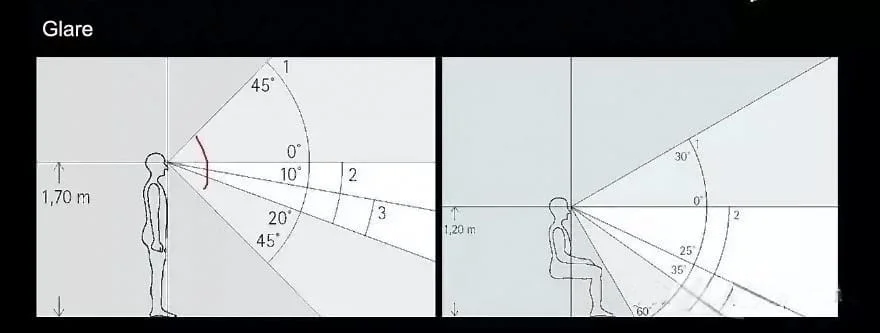

직접 보이는 광원과 다른 면을 거쳐 들어오는 반사를 구분합니다. 부적절한 휘도 분포는 불편함이나 시인성 저하를 일으킬 수 있습니다. 인용된 시선 위쪽 30°, 아래쪽 60°로 검토를 한정하지 말고 실제 위치와 작업을 기준으로 설계 상황을 살펴봅니다.

눈부심과 광생물학적 안전성을 동일한 경고나 판매상 보증으로 취급하지 않습니다. 시인성과 편안함을 위해 불편한 조명 환경을 개선합니다. 별도의 평가 없이 그 불편함만으로 회복 불가능한 눈 손상을 추정하지 않습니다.

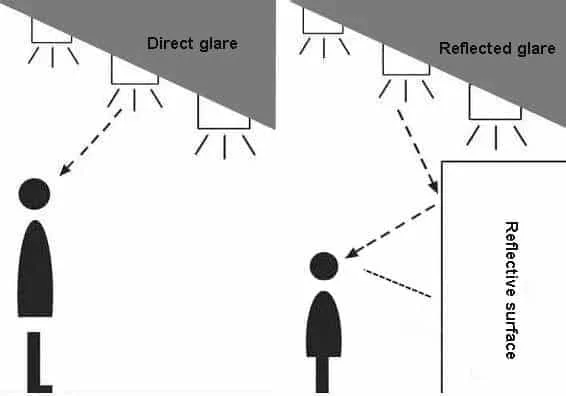

조명 눈부심의 종류

불편함을 검토할 때 작업과 관찰 위치를 항상 연결합니다. 광원이 시야에 들어오면 직접 눈부심을, 화면이나 거울 등 광택면을 통해 빛이 들어오면 반사 눈부심을 확인합니다.

이미지 설명 및 표기 내용

• 직접 눈부심
• 반사 눈부심
• 반사면

7가지 LED 조명의 눈부심을 줄이는 방법

먼저 기기의 설치 위치와 방향을 확인한 뒤 호환되는 광학 부품과 부속품을 검토합니다.

예정된 공간과 모델에서 효과를 확인합니다. 설치 위치, 발광면 크기, 차광, 광학계에 따라 광원이 보이는 모습이 달라집니다.

차광각 >30

출처의 30도나 차광각 >30도 예시를 모든 눈부심에 대한 보호로 보지 마세요. 관찰자 위치와 설치 형상에 맞춰 효과를 평가합니다.

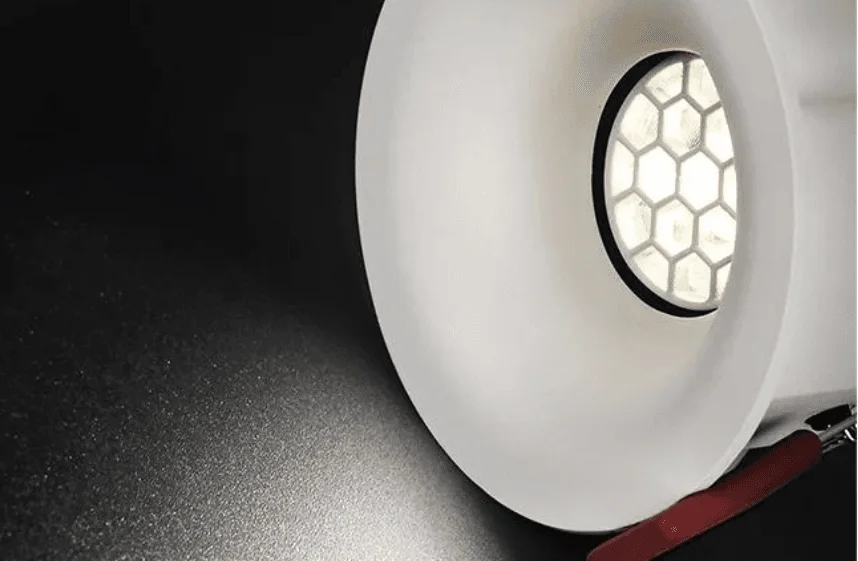

허니컴 루버

기기를 추가하기 전에 허니컴 루버를 장착한 배광과 작업면 상태를 확인합니다. 루버는 일부 방향을 제한해 광원이 덜 보이게 하지만 모든 빛을 차단하지는 않습니다. 광속과 분포도 달라진다는 점을 고려합니다.

깊게 배치한 광원

광원을 깊게 배치할 때 배광과 설치에 필요한 깊이를 확인합니다. 일부 각도에서 광원이 덜 보이게 할 수 있지만 눈부심 가능성이 모두 사라지는 것은 아닙니다.

블랙 반사경

검정색이나 무광 반사판을 선택하기 전에 전체 조합의 광속과 분포를 비교합니다. 내부 반사를 일부 줄일 수 있지만 마감만으로 우수한 결과를 보장할 수 없습니다.

유리 확산판

무늬 유리나 반투명 유리를 검토할 때 전체 기기의 크기, 광속, 관찰 위치를 평가합니다. 표면 처리에 따라 분포와 발광면의 겉보기 휘도가 달라집니다.

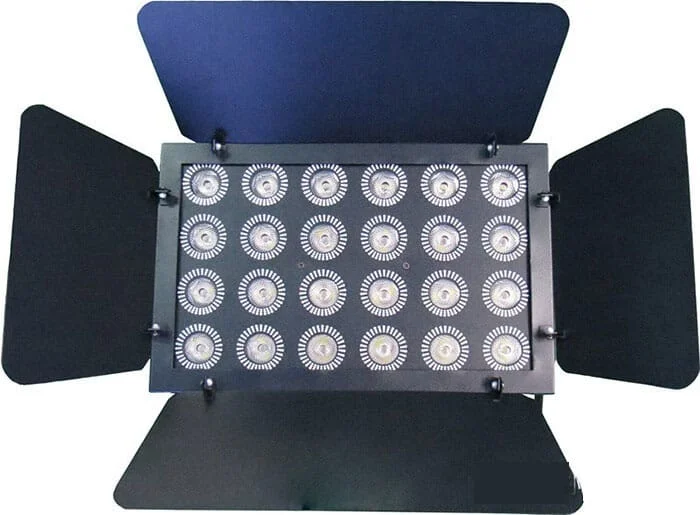

후드와 차광판

후드가 작업에 필요한 빛을 가리거나 다른 관찰 위치에서 강한 광원으로 보이지 않는지 확인합니다. 크기와 효과는 위치와 모델에 따라 다릅니다. 각도 조절형 스폿에서는 특정 방향의 빛을 제한하는 데 도움이 됩니다.

길이 방향 루버와 격자 루버

루버 형상에 따라 광속과 분포가 변하므로 실제 장착 사양의 배광 곡선을 확인합니다. 해당 부속품이 제어할 수 있는 방향에서 광원이 덜 보이도록 사용합니다.

5가지 눈부심을 줄이는 천장 조명 : HOYUWO LED 제품 예시

상업용 저눈부심 LED 다운라이트 UGR<19

각도 조절 LED 다운라이트 | 타공 55-75mm/90-95mm/115-120mm

7W-20W 트림리스 각도 조절 다운라이트 | 저눈부심

직부형 각도 조절 LED 스폿 조명

평소 사용 위치에서 기기를 보고 개구부, 설치 방법, 차광을 비교합니다. 트림리스, 깊게 배치한 광원, 직부형 스폿 등을 검토할 수 있습니다. 마감이나 상품명만으로 편안함이 보장된다고 판단하지 않습니다.

입구뿐 아니라 각 사용 위치에서 광원 확인하기

실제 사용하는 위치에서 앉거나 선 자세로 샘플을 확인합니다. 입실할 때는 시선에 들어오지 않는 기기도 책상이나 소파에서는 보일 수 있습니다. 위치 변경, 방향 조절, 호환 부속품 추가 중 어떤 방법이 효과적인지 판단하는 데 도움이 됩니다.

제품 정보와 함께 계산 조건 보관하기

UGR을 사용한 제안에서는 결과를 얻은 배치, 관찰자, 계산 조건을 보관합니다. 승인한 광학계와 부속품을 연결해 두면 가구나 기기 구성이 바뀌었을 때 초기 검토가 여전히 유효한지 판단할 수 있습니다.

눈부심 제어 방법과 작업 위치, 가구, 교체 부품이 바뀔 때 유지할 사항을 기록합니다. 납품용으로 승인한 조건과 광학계를 보관하세요. 마감된 면을 포함한 실제 사용 위치에서 광원과 반사를 확인하고 방향을 조정한 뒤 기기나 부속품 추가를 검토합니다.
