지중 매입 조명: 배광 선택과 배수·점검 접근성 확보
매입 형태만으로 수밀성이나 전기 안전성이 보장된다고 보지 않습니다. 한국의 광장이나 정원에서도 모델별 사양이 설치 환경에 맞는지 확인합니다. 조명 효과를 정하기 전에 살수, 통행, 고인 물, 광원이 보이는 위치를 살펴봅니다. 설치, 유지보수, 배수를 해결하면 낮에는 기기가 덜 드러나면서 벽, 나무, 통로를 비추는 계획을 검토할 수 있습니다.
지중 매입등 설치 전 준비 사항

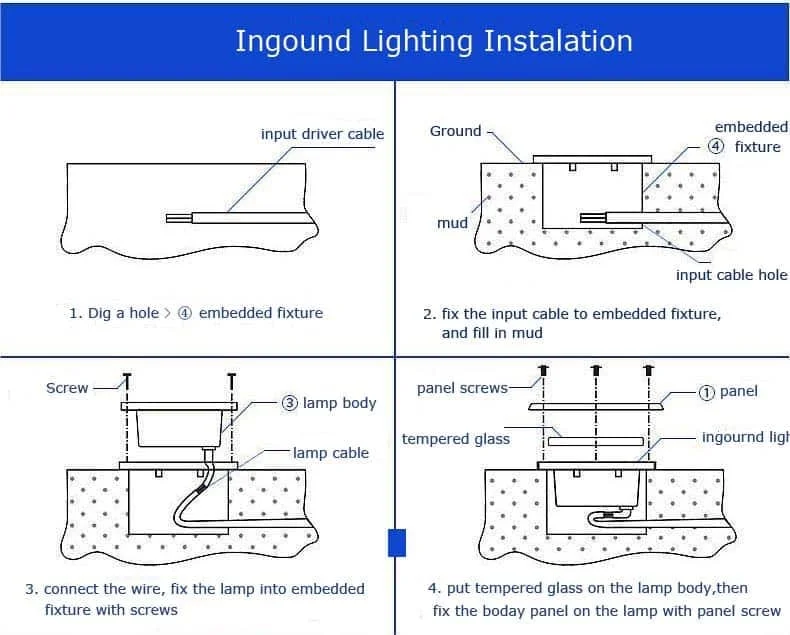

이미지 설명 및 표기 내용
- 지중 매입등 설치도. 구성 요소는 드라이버 전원 케이블, 지반, 매입 박스, 케이블 인입구, 기기 본체, 나사, 강화 유리, 전면 링입니다.
- 1. 그림은 매입 박스보다 큰 구멍을 보여 줍니다. 모델 도면에 명시된 치수와 배수 조건을 적용하세요.
- 2. 케이블 경로와 박스 배치를 보여 줍니다. 배관과 되메움 재료는 설계에 맞춥니다.
- 3. 기기 연결과 고정은 제조사의 절차를 따릅니다.
- 4. 그림은 유리와 링을 분리 가능한 부품으로 보여 줍니다. 구체적인 지침 없이 밀봉 부위를 열거나 패킹을 조립하지 마세요.
이미지는 CLEAR의 원본 도해에서 가져왔습니다. 참고할 때 이 출처 표기를 유지하세요.
확인할 사항:
- 작업 전에 설치 담당자의 절차에 따라 회로를 무전압 상태로 만들고 안전을 확보합니다.
- 모델에 지정된 박스, 고정구, 패킹, 부속품을 갖추었는지 확인합니다. 포장을 마감하기 전에 배치를 조정하고 기기 교체에 필요한 접근 경로를 남깁니다.
- 기기 도면에 따라 수용부, 고정, 배수를 준비합니다. 콘크리트에 매입하는 것만으로 수명이 보장되지는 않습니다. 설계상 필요한 경우 물이 빠질 수 있어야 하며 예정된 접근 경로도 유지해야 합니다.
- 환경과 회로에 맞는 케이블, 박스, 연결부를 선택합니다. IP67이나 IP68 또는 개별 VDE 인증만으로 설치 전체가 보장되지는 않습니다. 설치 담당자가 조합의 호환성, 보호, 설치 조건을 확인해야 합니다.
LED 지중 매입등의 수밀성을 유지하는 방법
- 하우징. 출처에 제시된 2.5mm를 넘는 두께만으로 수밀성을 증명할 수 없습니다. 재질과 제조 공정 외에 모델 전체의 시험, 패킹, 케이블 인입구, 환경 내성을 확인합니다.
- 유리 커버: 모델 자료에서 재질, 두께, 기계적 강도, 내열성을 확인합니다. 강화 유리나 두께 증가만으로 파손이나 침수가 없어짐을 보장할 수 없습니다.
- 온도. 방열은 설계와 설치 조건에 맞춰야 합니다. 접촉 면적 80% 초과라는 값은 모든 기기에 적용되는 보편적인 기준이 아닙니다. 보호 성능을 바꿀 수 있으므로 임의로 통기구를 추가하거나 본체를 가공하지 마세요.
- 수용부. 설계의 높이와 배수 조건을 지킵니다. 무작정 기기를 높이면 통행 장애물이 되거나 통행 하중에 대한 내성이 달라질 수 있습니다.
- 밀봉. 제조사가 지정한 부품과 절차를 사용합니다. 실리콘 추가 도포는 올바른 패킹을 대신하거나 밀봉을 보장하지 않으며 유지보수나 방열을 방해할 수 있습니다.
- 설명서에 제시된 박스 배치와 기기 고정 순서를 지킵니다. 본체, 패킹, 내부 부품을 변경하지 마세요.
지중 매입등이란
지중 매입등은 본체가 포장면이나 지면에 들어가고 발광부가 드러나는 구조입니다. 광학계에 따라 옆이나 위로 빛을 보냅니다. 벽 매입형과 구분하세요. 벽용에는 별도 모델과 설치 조건이 있습니다.
IP67이 어떤 조건에서 기기 전체의 어느 부분에 적용되는지 확인합니다. 이는 보호 시험 등급이며 그 자체로 상시 침수, 노후화 내성, 누전이 없음을 보장하지 않습니다. 수명을 평가할 때 연결부, 온도, 설치 조건도 포함합니다.
이미지 설명 및 표기 내용
- 매입등의 구조: 1, 전면 링; 2, 강화 유리; 3, 기기 본체; 4, 매입 박스; 5, 나사; 6, 본체 고정 나사.
지중용과 수중용을 구분하는 방법
IP 등급이 높다는 해석만으로 지중 매입등을 수중 조명으로 사용하지 마세요. 지정 용도, 설치 방법, 전원, 침수 조건을 확인해 예정된 사용에 맞는지 판단합니다.
| 보호 등급 | 적용 분야 | 재질 | |
| 바닥 매입 조명 | IP65 이상 | 공원, 광장, 정원, 통로. 설치 및 사용 조건에 따라 다릅니다 | 스테인리스와 플라스틱. 모델에 따라 다릅니다 |
| 수중 조명 기기 | IP68 | 수영장, 분수, 수조. 해당 용도로 지정된 모델만 사용 | 스테인리스와 알루미늄. 모델에 따라 다릅니다 |
통로를 잘 보이게 하는 선택지
눈부심을 줄이면서 경로와 단차를 알아볼 수 있는 배광을 선택합니다. 환경과 필요한 시인성에 맞춰 스폿, 볼라드등, 매입등을 비교할 수 있습니다.
수용부와 배선 경로의 치수를 정하는 방법
포장 전에 수용부와 배관을 조정하고 이후 작업에 대비해 도면을 보관합니다. 기기에는 전용 치수, 배수, 고정 조건이 필요합니다. 배선은 지반, 회로, 적용 요구에 맞춥니다. 모든 케이블에 20–30cm, 구멍 여유에 1cm라는 값을 일률적인 기준으로 적용하지 않습니다.
지중 매입등의 종류
- 형태: 원형, 사각형, 선형

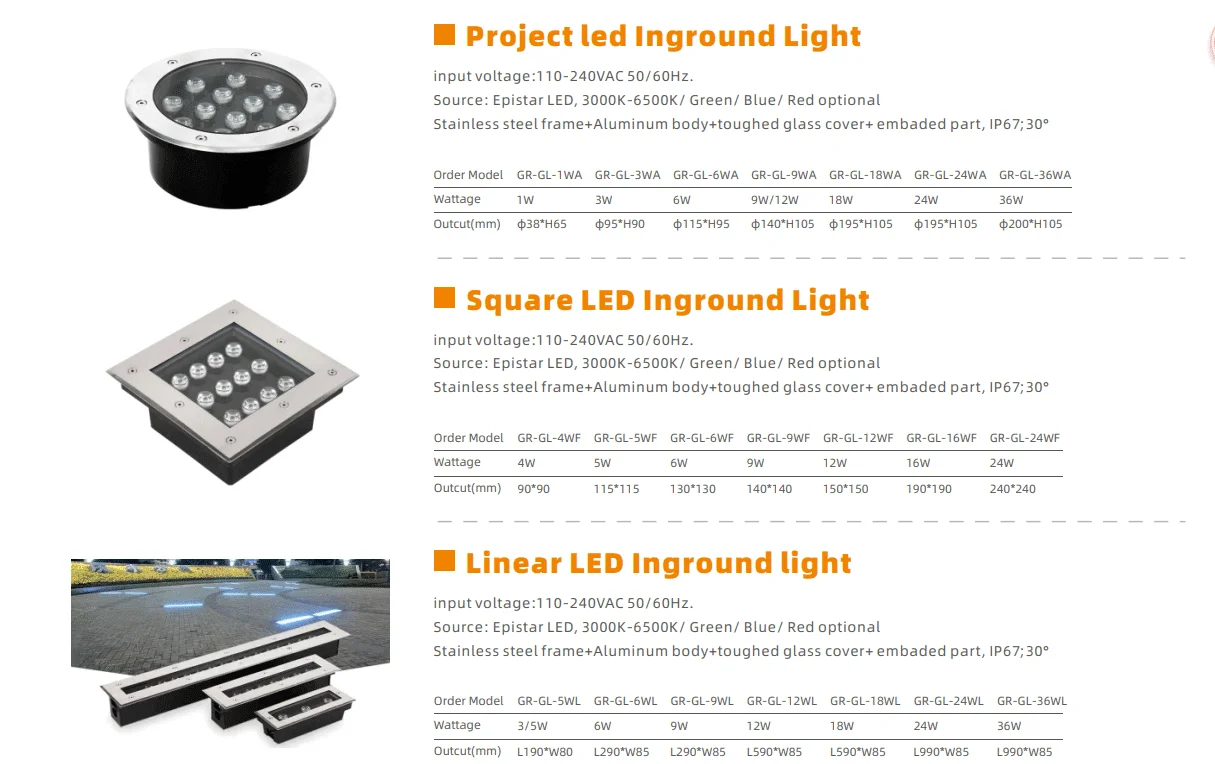

이미지 설명 및 표기 내용
- LED 지중 매입등
- 입력 전압: 110-240VAC 50/60Hz.
- 광원: Epistar LED, 3000K-6500K/녹색/파랑/빨강 선택 가능
- 스테인리스 링, 알루미늄 본체, 강화 유리, 매입 박스. 인용된 사양은 IP67과 30°입니다.
- 주문 모델
- 소비전력
- 매입 타공(mm)
- 사각형 LED 지중 매입등
- 매입 타공(mm)
- 선형 LED 지중 매입등
2. 케이블 급전과 태양광 사양 비교하기
재질 목록만으로 내수성, 내식성, 전기 안전성을 추정하지 않고 전체 기기의 보호와 연결부를 확인합니다. 케이블 급전 예시에는 110V-240VAC, LED, 패킹, 강화 유리, 알루미늄 또는 스테인리스 링이 제시되어 있습니다.
카탈로그에는 HOYUWO LED가 이 태양광 제품군을 제조하지 않는다고 되어 있으므로 현재 취급 여부를 확인합니다. 태양광형은 배터리, 패널, LED를 결합하지만 개별 제품을 확인하지 않고 12V나 24V 예시를 모두에 적용하지 않습니다.

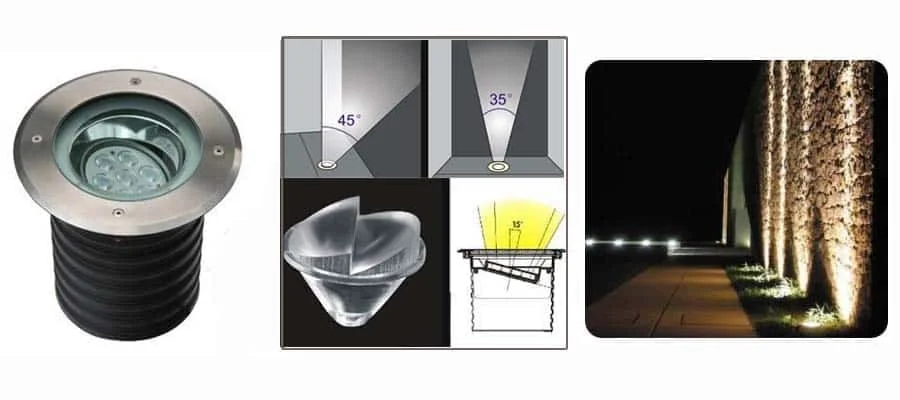

3. 조사 방향 조절이 필요한지 고정형으로 충분한지 판단하기
강조 조명, 나무, 벽에 사용하기 전에 조절 구조와 배광 곡선을 확인합니다. 방향 조절을 ‘편광 렌즈’에 의한 것으로 설명하지 않습니다. 가변형은 지정 범위에서 방향을 바꾸며 고정형도 대칭 또는 비대칭 광학계를 가질 수 있습니다. 조사 방향과 빔각은 구분해서 검토합니다.
제조사의 절차에 따라 패킹, 연결부, 나사를 지정대로 유지합니다. 본체를 열지 않고 외부에서 조절할 수 있는 모델도 있지만 그 편의성만으로 침수 위험이 사라졌다고 판단할 수는 없습니다.
광색 선택지
해당 모델에 제공된다면 백색, 단색, RGB 사양을 검토할 수 있습니다. 연속 연출이나 색 변경에는 호환 전원과 컨트롤러가 필요합니다. 모든 매입등에 기본으로 탑재되는 기능으로 보지 마세요.
확인해야 할 성능
- 전체 기기의 치수, 설치 방법, 보호 등급.
- 표시 수명, 온도 조건, 부품 교체 가능 여부.
- 소비전력과 설비의 실제 동작.
- 조명 대상에 적합한 광속과 배광.
- 출처에는 125° C를 넘는 온도에 견디는 배선과 방화 성능을 가진 재료가 언급되어 있습니다. 모델 자료를 요청하세요. 이 일반적인 설명만으로 모든 매입등이 해당 성능을 갖춘다고 입증할 수는 없습니다.
살수를 고려해 위치 확인하기
기기를 배치할 때 조사 방향 외에 물이 고이는 곳과 살수 경로도 확인합니다. 수용부는 모델과 설계 조건에 맞추고 배수와 연결부를 해결합니다. 야간 연출만으로 선택하면 이런 사용 조건을 놓칠 수 있습니다.
포장을 깨지 않고 기기를 꺼낼 수 있게 하기
마감하기 전에 기기를 꺼내는 방법과 연결부 접근 경로를 확인합니다. 이후 작업을 위해 배선 경로도와 수용부 모델을 보관할 수 있습니다. 접근성도 설계의 일부입니다. 기기를 감추는 것이 설명서에 따른 점검이나 교체를 방해해서는 안 됩니다.
눈에 띄지 않는 조명을 오래 활용하도록 포장을 손상시키지 않고 청소, 점검, 교체할 수 있게 계획합니다. 보수용으로 승인한 모델과 설치 방법을 보관하세요. 설치 담당자와 배수, 살수, 연결부 접근성을 확인하고 방향을 고정하기 전에 해 질 무렵의 효과와 통행 위치에서 보이는 광원을 시험합니다.
