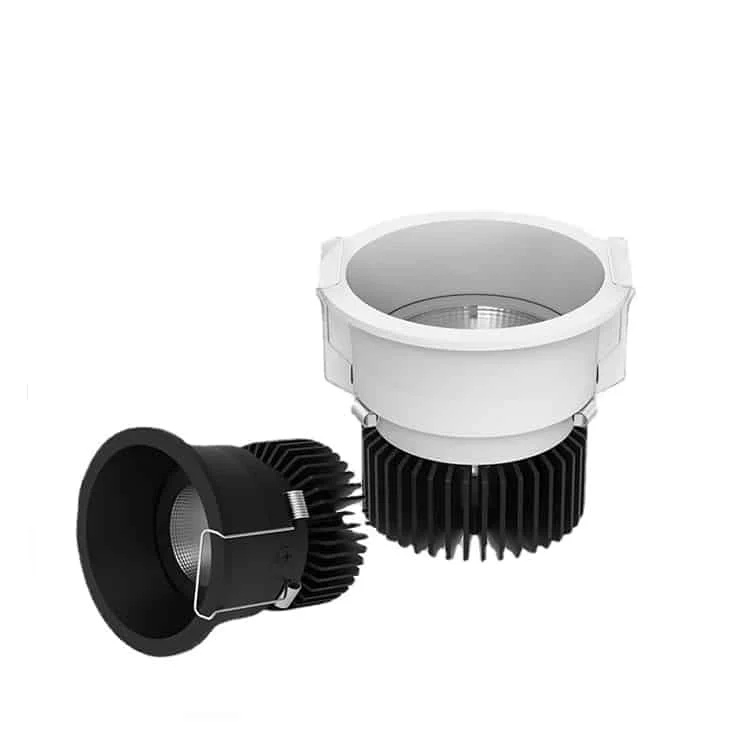

천장에 구멍을 내기 전에 표에서 모델과 타공의 정확한 조합을 확인하세요. 50-55mm, 70-75mm, 90-95mm, 115mm-120mm 타공을 비교할 수 있습니다. 시리즈의 참고 범위로 주거용은 50mm-75mm 타공의 7W-10W, 사무실·호텔·매장용은 95mm-120mm 타공의 15W부터 30W가 안내되어 있습니다.
| 모델 | 소비전력 | 크기 | 매입 타공 | 광속 | 제품 사양서 |
|---|---|---|---|---|---|
| HOYUWO-DL-7WG-4 (55mm) | 7W±5% | Φ65*H70mm | Φ55mm | 630-700lm | 사양서 요청 |
| HOYUWO-DL-7WG-4 | 7W±5% | Φ85*H75mm | Φ70-75mm | 630-750lm | 사양서 요청 |
| HOYUWO-DL-10WG-4 | 10W±5% | Φ85*H75mm | Φ70-75mm | 900-1100lm | 사양서 요청 |
| HOYUWO-DL-15WG-4 | 15W±5% | Φ105*H103mm | Φ90-95mm | 1350-1600lm | 사양서 요청 |
| HOYUWO-DL-20WG-4 | 20W±5% | Φ105*H103mm | Φ90-95mm | 1900-2200lm | 사양서 요청 |
| HOYUWO-DL-30WG-4 | 30W±5% | Φ130*H125mm | Φ115-120mm | 2700-3200lm | 사양서 요청 |
조명 사이의 시각적 색 차이를 줄이려면 해당 모델의 SDCM 허용값을 요청합니다. 명목 색온도만으로 색 편차를 알 수는 없습니다.
천장 마감 후에도 LED 드라이버를 분리하고 연결부에 접근할 수 있어야 합니다. 따라서 등기구 몸체 높이뿐 아니라 유지보수에 필요한 공간도 확인합니다.
선택한 사양이 지원하는 경우 천장 매입 또는 직부 설치가 가능합니다. 광학 사양을 고를 때는 공간 전체를 밝히는 용도인지, 특정 물체나 면을 강조하는 용도인지 구분해 주세요.
먼저 모델 치수를 기준으로 설치 개구부나 지지면과 전원 장치 접근 공간을 확인합니다. 등기구 설명서와 천장 구조의 조건에 맞춰 설치합니다.
Q: 기존 타공의 직경은 어떻게 측정하나요?
A: 1. 원의 중심을 지나 한쪽 가장자리에서 반대쪽 가장자리까지 측정합니다. 이 직경을 다운라이트의 지원 타공 범위와 대조합니다.
2. 새 타공은 구매 모델의 도면과 설명서를 기준으로만 준비합니다. 천장에 구멍을 내기 전에 두 자료를 요청합니다.
Q: 선택한 모델에는 어떤 타공이 필요한가요?
A: 시리즈에는 50mm, 70mm, 90mm, 100mm, 120mm 치수가 있지만 선택 모델 도면의 값을 사용해야 합니다. 모델 간에 타공 직경을 바꿔 적용할 수 없습니다.
| 스포트라이트 크기 | 타공(mm) | 타공(인치) |
| 2 인치 | 57-64 | 2.25-2.5 |
| 2.5 인치 | 70-76 | 2.75-3 |
| 3 인치 | 89-95 | 3.5-3.75 |
| 4 인치 | 114-121 | 4.5-4.75 |
| 6 인치 | 178-184 | 7-7.25 |
| 8 인치 | 229-235 | 9-9.25 |
예정 방향에서는 통행자의 정면에 광원이 직접 보이지 않도록 검토합니다. 먼저 모델의 회전 한계와 여유 공간을 확인합니다.
장착 적합성은 Φ65*H70mm로 표시된 HOYUWO-DL-7WG-4(55mm) 도면과 지지부를 대조해 확인합니다. 실제 공급 사양의 치수를 확인하며 이 값을 시리즈 전체에 적용하지 않습니다.
설치 위치와 조사면 사이의 거리, 실제 조명 면적을 기준으로 광학 사양을 선정합니다. 좁은 빔각은 빛을 더 집중시키지만, 실제 결과는 조명 계산으로 확인합니다.
비상 점등 기능을 추가할 때는 일반 점등 성능과 구분해 검토합니다. 배터리, 비상 점등 시간, 해당 모드에서 제공되는 광속 또는 소비전력을 확인하며, 등기구의 일반 정격값을 비상 모드 성능으로 간주하지 않습니다.
디밍 기능을 설비에 적용하려면 제어 시스템과 함께 LED 드라이버 및 통신 방식을 선정해야 합니다. 주문서에는 해당 사양과 호환되는 조합을 명확히 기재합니다.
