LED 디밍: 위상 제어·DALI·DMX·아날로그 제어 비교

표기된 용량과 배선은 개별 시스템에 해당하므로 최종 설계를 설명서 및 프로젝트 조건과 대조합니다. 이 비교는 대표적인 네 방식에 대해 문의할 정보를 정리한 것입니다. 리모델링에서는 기존 배선 활용을 검토하고 장면이나 모니터링이 필요하면 주소 기반 관리를 검토합니다. ‘조광 가능’이라는 표시만으로 결정하지 말고 조명기구, 드라이버, 조작기를 한 조합으로 보아 방식과 동작 범위의 호환성을 확인합니다.

이미지 설명 및 표기 내용

• 낮은 수준
• 디밍 가능
• 높은 수준
• 켜짐
• 꺼짐
• LED 조광기

이 안내의 네 방식 중에서 고를 때는 조광과 프로젝트 요구를 연결합니다. 입력 전력이 줄어들면 밝기 조절로 에너지를 절약할 수 있지만 색 변경에는 별도의 호환 기능이 필요합니다.

방식	신호와 호환성	용도 참고 예시
위상 제어	전원 파형을 제어하며 드라이버와 조광기의 호환성 필요	호환 조건을 충족하는 리모델링 및 회로
0–10 V / 1–10 V	아날로그 신호이며 전기적 한계와 최저 수준의 동작은 장비에 따라 다름	배선에 따른 그룹 조광
DALI	주소 지정 장비를 사용하는 디지털 버스이며 호환 전원과 설정 필요	장면, 그룹, 건물 관리
DMX	채널별 제어 데이터이며 전력 공급과 데이터 배선은 시스템에 맞춰 설계	무대 조명과 동적 연출

먼저 비교표를 확인한 뒤 위상 제어, 0/1-10V, DALI, DMX 각각의 호환 조건을 검토할 수 있습니다.

공사 내용과 필요한 기능으로 선택

리모델링에서 위상 제어를 검토하기 전에 배선과 필요한 기능을 확인합니다. 허용 부하를 포함해 드라이버와 조광기가 호환되는 경우에 선택합니다.

필요한 기능을 정하고 제어 장비, 시공, 현장 설정을 포함한 총비용으로 비교합니다. DALI는 주소, 장면, 그룹을 관리할 수 있으며 0–10 V는 아날로그 신호로 그룹 구성이 배선 방식에 따라 달라집니다.

외벽, 바, 공연장에서 색과 밝기를 연동하려면 DMX와 채널 구성을 검토할 수 있습니다. RGB나 RGBW 연출이 필요하면 구성과 장비가 해당 기능을 지원하는지 먼저 확인합니다.

모든 DMX 기구가 RDM을 지원한다고 보지 않습니다. 이 확장은 호환 장비의 양방향 통신을 가능하게 해 식별이나 설정에 도움을 주지만 사용 가능한 기능은 컨트롤러와 수신기마다 다릅니다.

LED 조명에는 어떤 조광 방식을 사용하나요?

설비와 필요한 기능에 따라 위상 제어, 0–10 V 또는 1–10 V 아날로그 인터페이스, DALI, DMX를 선택합니다. 어느 방식도 모든 프로젝트에서 다른 방식을 그대로 대체할 수 있는 것은 아닙니다.

모든 LED 조명을 조광할 수 있나요?

조광이 가능하다고 판단하기 전에 제어 장비, 드라이버, 조명기구의 호환성을 확인합니다. 드라이버가 조광을 지원하더라도 전 범위의 안정적인 동작이나 모든 조광기와의 동작을 보장하지는 않습니다.

어떤 LED 조명에나 조광기를 설치할 수 있나요?

제어 장비, 조명기구, 드라이버가 같은 조광 인터페이스를 지원하며 예정된 동작 범위를 공유할 수 있는지 확인합니다.

TRIAC과 위상 제어는 항상 같은 뜻인가요?

TRIAC이라는 표기는 보통 선행 위상 제어를 가리킵니다. 위상 제어에는 후행 방식도 포함되므로 두 명칭을 모든 상황에서 같은 뜻으로 사용하지 않습니다.

위상 제어와 0-10V는 어떻게 다른가요?

먼저 0-10V 신호 단자와 전원 단자를 구분합니다. 0/1-10V에서는 드라이버가 밝기 지령을 받으며 한계와 최저 수준의 응답은 장비에 따라 다릅니다. 위상 제어에서는 호환 드라이버에 공급하는 전원 파형을 변경합니다.

건축 조명에는 다른 제어 방식도 있나요?

지령을 전달하는 방식과 드라이버가 이를 실행하는 방식을 구분합니다. 호환 장비를 통해 KNX, LON, Wi-Fi 관리·통신 시스템과 연동할 수 있습니다. DMX에서는 RDM으로 이용 가능한 기능을 확장할 수 있습니다.

모든 건물과 기구에 공통인 방식을 찾기보다 프로젝트의 기능 요구에서 출발해 장비가 함께 동작하는지 확인하고 선택합니다.

1. 위상 제어 조광

위상 제어에는 선행과 후행 방식이 있으며 둘 다 전원 파형을 제어합니다.

이미지 설명 및 표기 내용

• 각 반주기의 앞부분과 뒷부분을 제어하는 조광.

선행 위상 제어

FPC로도 표기되는 선행 방식은 AC 반주기의 0점보다 늦게 도통이 시작됩니다. TRIAC이나 사이리스터가 설정된 위상각부터 도통해 호환 드라이버에 전달되는 파형을 바꿉니다.

다른 광원용 조광기가 모든 LED에서 안정적으로 동작한다고 보지 않습니다. TRIAC이나 사이리스터를 사용하는 선행 방식에서는 선정한 드라이버와의 돌입 전류, 부하, 조광 범위를 확인합니다.

최소 부하가 필요한 조광기나 소등 시 잔광이 남는 조합이 있습니다. 이를 줄이는 대책을 갖춘 장비도 있습니다. 모든 LED에서 피할 수 없는 현상으로 단정하지 말고 실제 조합을 시험합니다.

주택이나 소규모 회로에서는 해당 용도에 호환되는 다운라이트와 GU10을 포함해 조광기와 드라이버 조합별로 확인합니다.

리모델링에서는 기존 배선 일부를 활용할 수 있지만 사용 가능 여부와 시공, 부하, 조광기 조건을 확인해야 합니다.

후행 위상 제어

호환 드라이버에는 상용 후행 방식을 사용할 수 있습니다. 보통 MOSFET 등의 트랜지스터로 각 반주기 끝부분을 차단합니다. 단순히 미성숙한 기술로 취급할 방식은 아닙니다.

두 방식 중에서 선택하기 전에 낮은 출력의 동작, 온도, 돌입 전류를 확인합니다. 어느 방식도 그 자체로 모든 플리커나 부하 제한을 없애지는 않으므로 드라이버와 조광기의 지침을 따릅니다.

주택과 상업 공간에서 호환 LED 전구, 다운라이트, 레일 스포트라이트에 사용되는 방식입니다.

2. 디밍 0/1-10V

0 V를 반드시 소등으로 해석하거나 모든 1–10 V 장비가 같은 응답을 보인다고 생각하지 않습니다. 아날로그 0–10 V와 1–10 V에서는 신호가 드라이버에 밝기를 지시하지만 최저 수준의 동작과 해당 신호로 소등할 수 있는지는 인터페이스와 모델에 따라 결정됩니다.

0/1-10V를 연결하기 전에 전용 배선도를 확인하고 전원과 신호를 명확히 구분합니다. 드라이버는 인터페이스에 따라 지령을 해석하며 켜기·끄기에는 추가 기능이 필요할 수 있습니다.

허용 케이블 길이, 인터페이스 용량, 전류를 공급하는 방식인지 흡수하는 방식인지 확인합니다. 조작기는 전기적 한계 안에서 여러 드라이버를 제어할 수 있지만 신호 전류가 작다고 연결 대수가 무제한인 것은 아닙니다.

제어 방식에 필요한 신호선과 배선 경로를 공사 계획에 확보합니다.

사무실, 매장, 기타 건물에서는 호환 모델이라면 0-10V를 다운라이트, LED 패널 조명 , 레일 스포트라이트에 사용할 수 있습니다.

0-10V 제어 장비를 연결하기 전에 다음을 확인합니다.

전력 공급과 제어 신호는 서로 다른 역할

시스템 구성 부분	확인 사항
장비 입력	명판에 표기된 전압과 전류 방식. 12–24 V DC 컨트롤러를 110/220 V AC에 직접 연결할 수 없습니다.
전원 장치	컨트롤러에 저전압 DC가 필요하면 부하에 맞는 용량의 호환 AC/DC 전원을 준비합니다.
부하로 향하는 출력	컨트롤러가 지원하는 전압, 전류, 극성, LED 종류. 상용전원용 램프와 저전압 부하는 서로 바꿔 쓸 수 없습니다.
0–10 V / 1–10 V 신호	전용 제어 단자, 인터페이스, 장비의 전기적 한계. 전원 단자와 혼동하지 않을 것.
설치	전원을 차단하고 필요한 보호 조치를 갖춘 뒤 정확한 모델에 해당하는 제조사 배선도를 따릅니다.

Mi-Light LS4를 모든 조명기구에 쓰는 범용 전원으로 취급하지 않습니다. 예시 설명서에는 입력 DC12V–24V가 명시되어 있으며 별도의 AC/DC 전원이 표시되어 있습니다.

3. 디밍 DALI

프로토콜의 한계를 어느 현장에서나 동시에 달성할 수 있는 용량으로 해석하지 않습니다. 가장 멀리 떨어진 장비 사이에 제시된 최대 300 m에 대해 예정 조건에서 버스 전원, 전선 단면적, 전압 강하를 확인합니다. 조명 장비는 16개 장면과 16개 그룹을 지원하며 DALI-2 서브넷에는 역할이 다른 최대 64대의 조명용 제어장치와 64대의 제어 디바이스를 배치할 수 있습니다. 버스를 통해 주소를 지정하고 제어합니다.

이미지의 기술적 해석

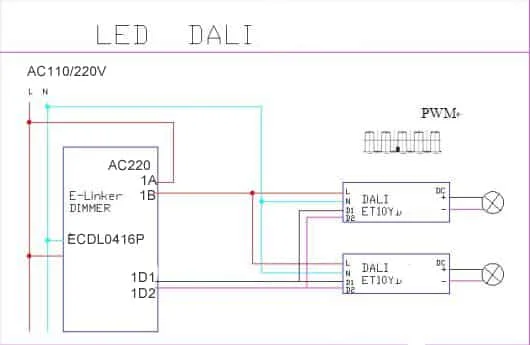

LED 출력, 전원, 제어 버스를 따로 확인합니다. 도면은 E-Linker와 이미지에 명시된 DALI 드라이버의 예시입니다. 해당 단자명을 다른 모델의 설명서 대신 사용하지 않습니다.

RGB 기구 21대라는 예시를 DALI 전체의 상한으로 사용하지 않습니다. 주소 할당과 장비에 따라 달라집니다. 색 제어에는 지원 유형과 호환성에 따라 혼색이나 색온도 조절이 가능한 DT8 장비를 검토할 수 있습니다.

개별 장비가 명시한 기능과 상호운용성을 확인합니다. DALI는 주소, 그룹, 장면뿐 아니라 양방향 통신으로 상태 정보를 제공할 수 있습니다.

소등 중에도 동작하는 부품의 대기전력을 평가에 포함합니다. 설계 단계부터 유지관리, 설정, 전원, 버스 배선을 계획합니다.

호환 모델의 예시로 DALI 지원 LED 다운라이트나 패널 조명, 레일 스포트라이트를 호텔, 매장, 기타 건물에서 사용할 수 있습니다.

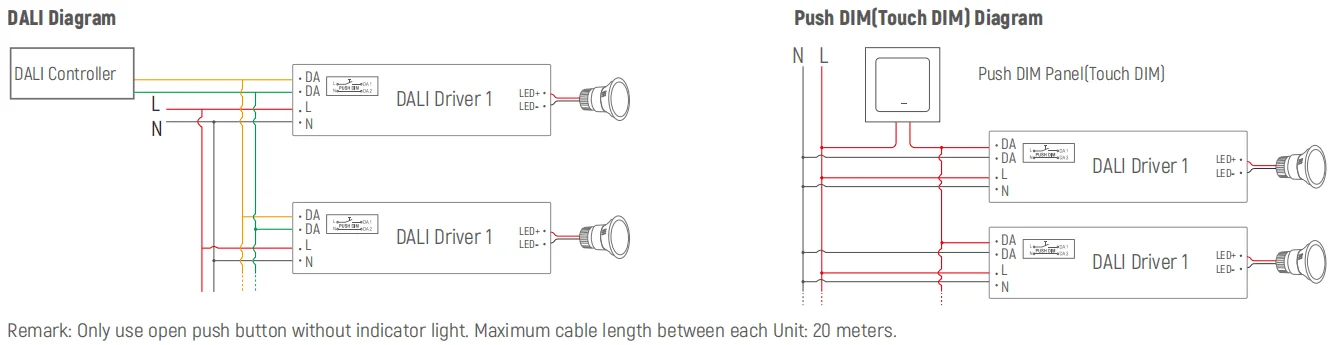

DALI 장비를 사용한 설비 검토용 도면 예시:

이미지의 기술적 해석

정확한 드라이버 모델의 설명서를 따르며 해당 연결 방식이 명시적으로 허용되지 않은 제어 단자에는 상용전원을 인가하지 않습니다. 그림의 색은 국내 현장의 전선을 식별하는 지정이 아닙니다. 표시등 없는 누름 버튼과 20 m 조건은 예시 장비에 해당하며 버스 전체의 한계가 아닙니다. 그림은 호환 드라이버의 DALI와 Push DIM을 비교한 것으로 모든 DALI 입력에 같은 연결을 적용할 수 없습니다.

4. 디밍 DMX512

DMX512를 검토할 때는 예산뿐 아니라 필요한 기능과 네트워크를 정리합니다. 이 방식은 USITT의 무대 조명 분야에서 시작되어 콘솔에서 호환 장비로 디지털 지령을 보냅니다.

배선 형태, 종단, 분기는 설명서를 따르며 12미터마다 컨트롤러를 둔다는 일률적인 규칙은 적용하지 않습니다. 전력 공급은 데이터 통신과 별도로 설계합니다. 장비가 색, 밝기, 기타 기능에 여러 채널을 사용하므로 512채널이 반드시 조명기구 512대를 의미하지는 않습니다. DMX512는 최대 512채널의 유니버스 단위로 제어 수준을 다룹니다.

유지관리가 쉽도록 장비와 장면을 기록하고 필요한 데이터 케이블, 주소, 설정을 계획합니다.

바나 무대 연출뿐 아니라 옥외 경관 조명에도 사용할 수 있으며 외벽용 월워셔 등이 예시입니다.

제어 장비 선정 전에 최소 장면 정의

사람이 거의 없을 때나 발표 중에 필요한 조명을 구체화합니다. 예정 장비로 해당 장면을 시험하고 점등 시작, 안정성, 소등까지의 변화를 관찰하면 유효 조광 범위가 실제 용도에 맞는지 판단할 수 있습니다.

향후 조광 드라이버 교체 준비

드라이버 모델, 설정, 관련 제어 방식을 보관합니다. 교체할 때 복원할 그룹, 주소, 설정도 확인해 전기적으로 호환되는 부품으로 바꾸더라도 장면 동작이 달라지지 않도록 합니다.

기술, 가격, 품질을 자동으로 연결하지 말고 시공과 유지관리가 가능하도록 자료가 갖춰진 방식을 선택합니다. 프로토콜을 정하기 전에 색, 장면, 모니터링이 필요한지 정의합니다. 조합 시험은 개별 사양서에서 드러나지 않는 부적합을 찾는 데 도움이 됩니다. 최저 수준, 소등, 정전 복구 후 응답, 부하, 유효 조광 범위를 요청하고 제어 장비와 조명기구의 정확한 모델을 정리합니다.
