모듈 조합용 DC48V 마그네틱 레일

DC48V/DC24V 마그네틱 레일 시스템을 문의할 수 있습니다.

  • 입력 전압 DC48V.
  • DALI 조광 마그네틱 조명 옵션
  • Osram SMD 칩, CRI90
  • 호환 조인트를 이용한 연결
  • 정격 수명: 선택한 모듈의 자료에서 시험 조건과 사용 조건을 함께 확인해 주세요.
  • 보증: 2 년
  • 조광 옵션: Triac/0-10V/DALI
  • 2.4G 리모컨 옵션
  • 모델: HOYUWO-MLL-XXWDC

이 모델에 대해 문의하고 싶습니다.

이 제품에 대해 문의하며 답변을 받을 이메일 주소를 제공합니다.

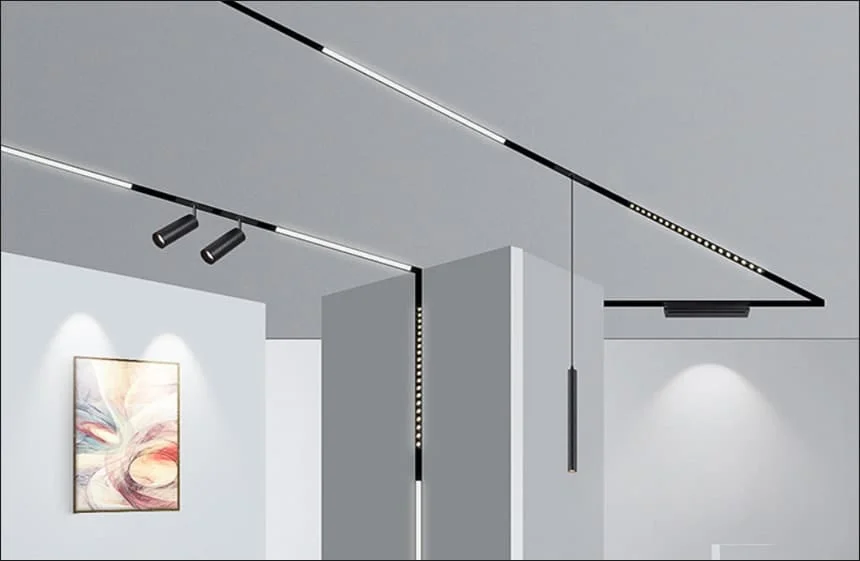

마그네틱 레일 조명 시스템

제품 설명

DC48V를 공급하는 마그네틱 레일에 호환 모듈을 조합할 수 있습니다. 배치를 바꿀 때는 전원을 격리하고 해당 시리즈의 절차를 따르세요. 작동 중에 부품을 만지거나 이동할 수 있다고 판단하지 마세요.

사양

마그네틱 레일 기구 사양

구조 및 마감: 알루미늄+플라스틱, 검정
광원 옵션: Osram SMD 또는 Bridgelux SMD
필요 전원: DC48V
배광각: 24/38/120°
연색지수(CRI): 90
이 구성의 표기 효율: 90lm/W
보증 기간: 2년
표기 수명: 50000시간

특징

1. 레일을 펜던트·매입·직부 중 어떤 방식으로 설치할지 정하고 전용 부속품과 함께 프로파일을 선택합니다.

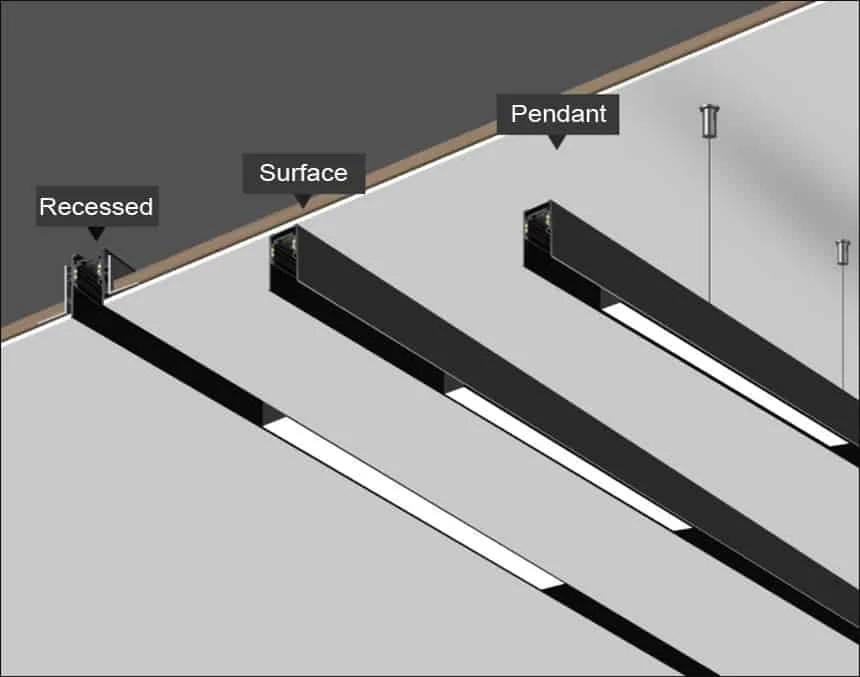

마그네틱 레일의 3가지 설치 방식

확장하거나 배치를 바꾸기 전에 전원·모듈·부속품의 호환성을 확인하고 부하 및 기계적 한도를 준수합니다. 작업 시 전원을 격리하고 설명서를 따릅니다. DC48V 표기가 작동 중 접점에 손대도 된다는 뜻은 아닙니다.

DC48V 저전압 시스템

3. 시스템에서 허용하는 부속품으로 다양한 조명 경로를 설계할 수 있습니다.

마그네틱 레일 조명 시스템 부속품

4. 시리즈의 호환 모듈을 조합할 수 있습니다. 방향 조절형·선형·펜던트형 등 다양한 마그네틱 스포트라이트가 있습니다.

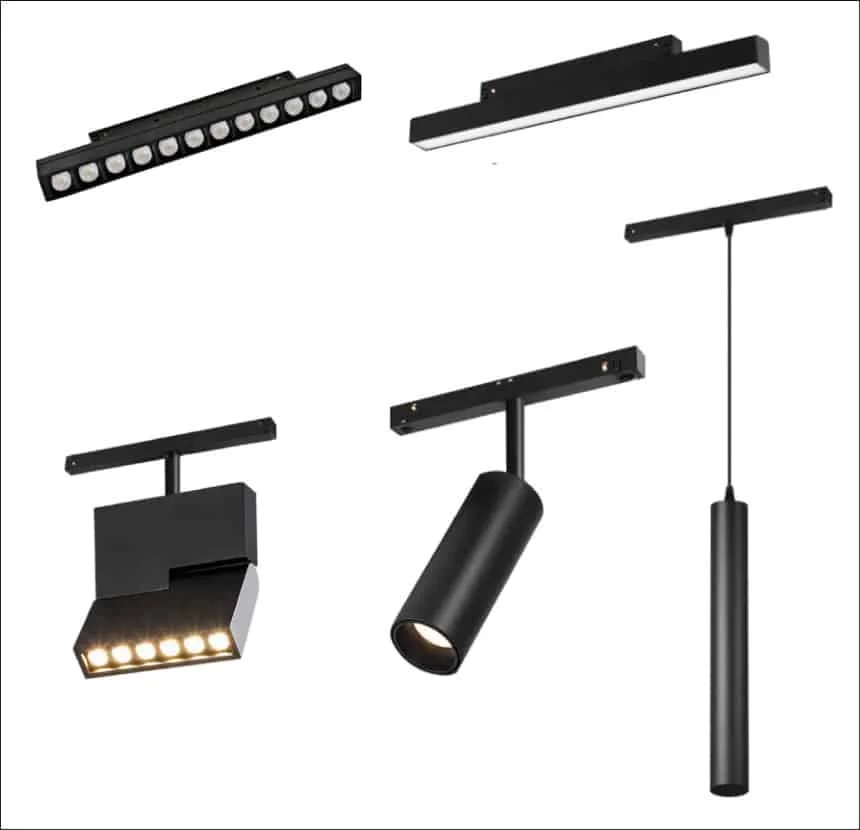

마그네틱 레일 기구 종류

설치

도면 순서를 설명서와 대조하고 매입 레일을 천장 마감과 조율합니다. 프로파일마다 고정 방식이 다르므로 설계 전에 직부·펜던트·매입 부속품을 확인합니다. 단계 1: 도면에 지정된 30-35mm 홈을 냅니다. 단계 2: 레일을 넣고 설명서에 따라 고정합니다. 단계 3: 석고보드 천장용 판재와 고정부로 레일 날개를 매립합니다. 단계 4: 호환되는 석고 마감을 시공합니다.

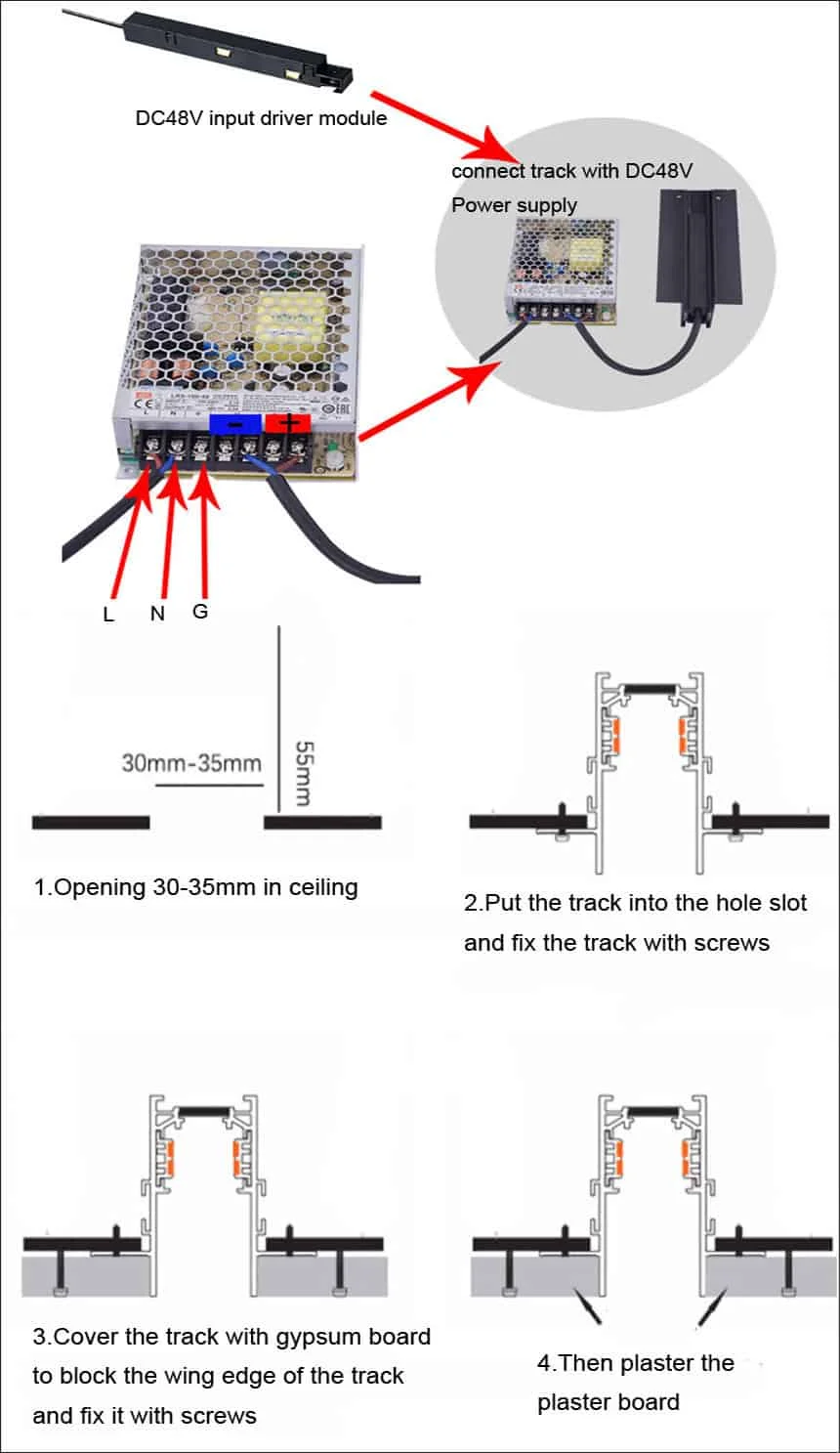

DC48V 마그네틱 레일 조명 설치도

메탈할라이드 램프와 LED의 참고 비교

메탈할라이드 램프LED유효 광속
150 W50–60 W6000–7000 lm
250 W80–100 W10000–13000 lm
400 W150–180 W20000–24000 lm
600 W240–250 W30000–32000 lm
1000 W300–400 W38000–44000 lm
1500 W500–750 W60000–75000 lm
2000 W800–1000 W100000–120000 lm
HOYUWO LED · 참고용 수치.

자주 묻는 질문

기구를 교체할 때는 소비 전력이 같아도 크기가 같다고 가정하지 않고 기존 제품의 치수를 제시합니다. 사진에 보이는 비율이 아닌 도면으로 장착 적합성을 확인하고 모델 치수를 지지부와 가용 공간에 대조합니다. 고정부, 케이블 입구, 외부 부품의 위치도 확인합니다.

외부 너비가 같아도 접점과 전기 특성이 같다는 보장은 없습니다. 레일, 연결부, 전원, 모듈이 조율된 시스템이나 기존 시스템과의 적합성을 서면으로 확인합니다. 자력 고정은 브랜드 간 호환 규격이 아닙니다. 시리즈, 단면, 어댑터, 전원을 대조합니다.

위상 제어, 아날로그, 디지털 입력을 구분하고 서로 대체 가능하다고 취급하지 않습니다. 드라이버와 제어기의 검증된 조합, 최소 조광 수준, 시동 반응을 확인합니다. 기구 프로토콜을 현장의 제어 계획과 맞추고 선택 모델에 해당하는 사양을 공급 내용에 명시합니다.

교체 부품 선정이나 재주문을 사진에만 의존하지 않습니다. 견적과 연결된 구성표를 요청하고 포함된 드라이버와 부속품을 확인합니다. 납품 모델이 지원하는 시리즈 옵션을 확인하고 사양·마감·광색·전원을 명확히 합니다.

적용 분야

호환되는 같은 시리즈의 레일과 모듈로 실내 조명을 조합할 수 있습니다. 경로, 전원, 제어를 먼저 정한 후 적합한 부속품을 선택하세요.

설치 준비

천장을 마감하기 전에 레일, 연결부, 급전점, 전원 접근 위치를 계획합니다. 구성은 같은 시리즈에서 호환성이 확인된 부품으로 한정합니다.

주문 확정을 위한 확인 기준

전체 시스템을 비교하려면 레일 구간, 연결부, 전원, 엔드캡, 모듈이 명시된 공급 목록을 요청합니다. 스폿 하나의 가격을 전체 설치 비용으로 간주하지 않습니다.

예정된 길이와 부하로 전압 강하 검토를 요청합니다. 이 계산을 통해 경로의 급전점을 확정합니다.

관련 제품

관련 글

이미지 내용의 텍스트 안내

이미지 1 · 제품 내용

  • 마그네틱 기구 목록: 이름·모델·사진·출력·치수·레일 폭·LED·배광각·광효율·CRI. 레일 폭: 26mm.
  • OSRAM 칩 마그네틱 루버 스포트라이트, 배광 24°/38°, 90lm/W, Ra>90: HOYUWO-MLL-12WGS, 12W, L220×W22×H45mm; HOYUWO-MML-18WGS, 18W, L328×W22×H45mm; HOYUWO-MLL-24WGS, 24W, L435×W22×H45mm; HOYUWO-MLL-30WGS, 30W, L543×W22×H45mm; HOYUWO-MLL-45WGS, 45W, L1080×W22×H45mm.
  • OSRAM 칩 마그네틱 라인 조명, 배광 150°, 90lm/W, Ra>80: HOYUWO-MLL-10WML, 10W, L220×W22×H45mm; HOYUWO-MLL-15WML, 15W, L328×W22×H45mm; HOYUWO-ML-24WML, 24W, L543×W22×H45mm; HOYUWO-MLL-45WML, 45W, L1080×W22×H45mm.
  • 접이식 마그네틱 스포트라이트 HOYUWO-MLL-12WFS: 12W, L115×W25×H150mm, OSRAM 칩, 배광 24°, 80lm/W, Ra>90.
  • Bridgelux 칩 마그네틱 레일 스포트라이트, 배광 24°/38°, 90lm/W, Ra>90: HOYUWO-MLL-7WTL, 7W, 38×130mm; HOYUWO-MLL-10WTL, 10W, 50×160mm.
  • Bridgelux 칩 마그네틱 펜던트 기구, 배광 24°/38°, 90lm/W, Ra>90: HOYUWO-MLL-5W300, 5W, 30×300mm; HOYUWO-MLL-5W600, 5W, 60×300mm.

이미지 2 · 제품 내용

  • 매입
  • 직부 설치
  • 펜던트

이미지 3 · 제품 내용

  • 마그네틱 설치
  • 전원을 차단하고 설명서에 따라 모듈 재배치
  • DC48V 전원.

이미지 4 · 제품 내용

  • 시스템 부속품: DC48V 전원 커넥터·180° 직선 커넥터·코너 전원 커넥터·서스펜션 와이어.
  • 천장 모서리 및 수직 방향 전환용 90° 조인트.
  • DC48V 전원. 아래 예시는 조인트와 전원 커넥터의 위치를 보여 줍니다.

이미지 5 · 제품 내용

  • DC48V 전원 시스템: 레일 입력 모듈과 전원장치. L·N·G 단자가 표시되어 있습니다.
  • 1. 천장에 30–35mm 홈을 냅니다. 도면의 깊이는 55mm입니다.
  • 2. 레일을 홈에 넣고 나사로 고정합니다.
  • 3. 레일 날개를 석고보드로 덮고 나사로 고정합니다.
  • 4. 보드 위에 석고 마감을 시공합니다.
