펜던트형 1200×600 백라이트 패널

주문 모델	소비전력	크기	루멘	연색지수(Ra)	역률	UGR	색온도	입력 전압	제품 사양서
HOYUWO-PL12060-50WD	50W±5%	1195*595*32mm	6000-6200lm	>80	>0.9	<20	3000K4000K6500K	100-240VAC 50/60Hz	사양서 요청
HOYUWO-PL6060-60WD	60W±5%	1195*595*32mm	6600-7200lm	>80	>0.9	<20	3000K4000K6500K	100-240VAC 50/60Hz	사양서 요청
HOYUWO-PL-6060-80WD	80W±5%	1195*595*32mm	7500-8000lm	>80	>0.9	<20	3000K4000K6500K	100-240VAC 50/60Hz	사양서 요청
HOYUWO-PL12060-96WD	96W±5%	1195*595*32mm	8300-9000lm	>80	>0.9	<20	3000K4000K6500K	100-240VAC 50/60Hz	사양서 요청

소재와 마감 옵션을 확인하세요.

• 방열용 두께 3mm 금속 베이스
• 모서리 접합부가 있는 화이트 분체 도장 프레임
• 광원: Bridgelux/Philips SMD2835
• 드라이버: LiFud 또는 Eaglerise

측정된 배광을 확인하세요:

• 치수: L1195*W595*H32mm
• 입력 전압: 100-265VAC 50/60Hz
• 역률:>0.9
• 연색지수:>80
• 명시 광효율: 100lm/W
• 총 고조파 왜율: <15%
• 서지 보호: 1-2KV
• 효율:>88%
• IP 보호 등급: IP22 실내용
• 배광각: 120° 광각
• 색온도: 3000K/4000K/6500K
• 사용 온도: -25℃/+55℃
• 수명: >50000시간
• 표시된 적합 사항: CE 및 RoHS. 해당 모델의 증빙 자료를 요청해 주세요.
• 제조사 보증: 2/3/5 년.

• 디밍 PWM/0-10V/DALI
• 비상 키트: 9-12W, 표시 점등 시간 1, 2, 3시간
• 엣지 방식

주문 확정을 위한 확인 기준

실제 높이, 위치와 작업 영역으로 눈부심을 평가합니다. 카탈로그 값만으로 현장 결과를 알 수 없으므로 해당 조건의 계산을 요청합니다.

공표 수명을 평가할 때는 시험 온도와 광속 유지 기준을 요청합니다.

• 기본 사양은 호환 시스템 천장에서 지지하는 방식입니다. 설치 전에 치수, 지지면, 천장 시스템의 허용 하중을 확인하세요.
• 펜던트 설치에는 스틸 와이어와 해당 부속품을 주문하세요.
• 직부 설치에는 호환 프레임이 필요합니다.

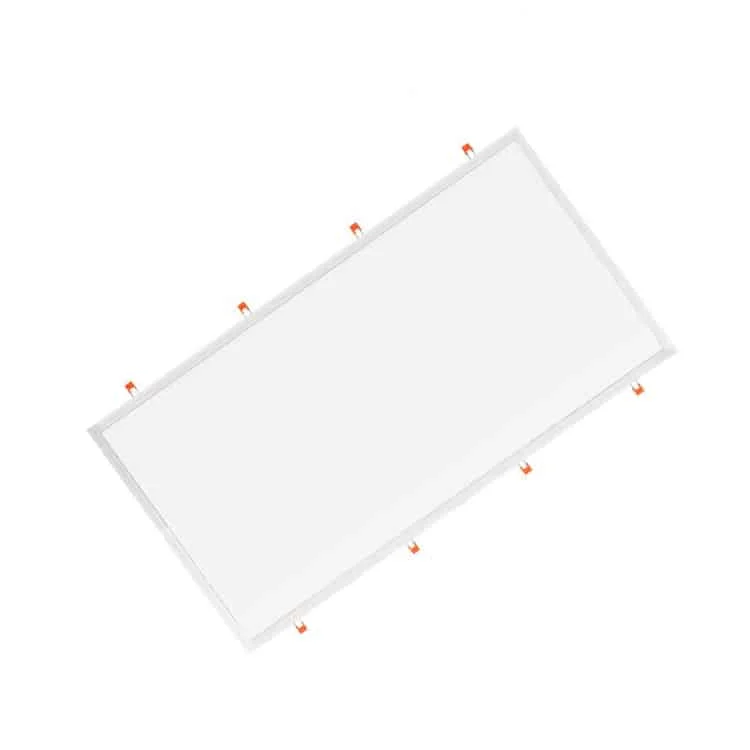

• 스프링 클립 사양도 안내되어 있습니다. 해당 모델에서 선택 가능한지 확인하세요.

천장 구조가 모델의 지지·펜던트·직부 방식을 지원하는지 확인합니다. 드라이버 수납과 유지보수 공간도 확보합니다.

사무실, 교육 시설, 병원, 호텔, 매장, 역에서는 사용 조건을 광속, 소비 전력, 배광과 대조합니다. 카탈로그의 50W LED와 200W 형광등 비교를 모든 설치 장소에 공통되는 동등성으로 보지 않습니다.

교실, 사무실이나 매장에서는 천장 모듈과 패널을 맞춥니다. 일반 조명을 위해 작업 위치의 배광과 눈부심을 확인합니다.

Q: 현수 천장과 펜던트 조명은 어떻게 다른가요?

A: 슬래브나 지붕 아래에 별도로 만든 천장 면이 현수 천장입니다. 반면 기구는 그 천장 면의 유무와 관계없이 와이어나 봉으로 매달 수 있습니다. 패널을 설치하려면 필요한 지지부와 부속품 고정 위치를 확인하세요.

주문 전 어떤 치수를 확인해야 하나요?

교체할 경우 기존 기구의 치수를 제시하고 비슷한 출력으로 크기를 추정하지 않습니다. 고정부, 케이블 입구, 외부 부품 위치도 확인합니다. HOYUWO-PL12060-50WD 도면에는 1195*595*32mm로 표시되어 있습니다. 다른 사양의 치수는 다를 수 있으므로 이 정보를 지지부 및 주문 사양과 대조합니다.

반자 천장과의 호환성은 어떻게 확인하나요?

호칭 크기만으로 정확한 지지 치수를 판단하지 않습니다. 패널 지지부 도면을 요청하고 천장을 불필요하게 해체하지 않고 드라이버에 접근할 수 있도록 합니다. 외형 치수를 천장 격자와 지지 시스템에 대조한 뒤 선택한 설치 방식에 필요한 프레임이나 키트를 확인합니다.

비상 점등 밝기는 정상 작동 시와 같나요?

비상 점등 기능을 추가할 때는 일반 점등 성능과 구분해 검토합니다. 배터리, 비상 점등 시간, 해당 모드에서 제공되는 광속 또는 소비전력을 확인하며, 등기구의 일반 정격값을 비상 모드 성능으로 간주하지 않습니다.

어떤 디밍 방식을 요청해야 하나요?

디밍 기능을 설비에 적용하려면 제어 시스템과 함께 LED 드라이버 및 통신 방식을 선정해야 합니다. 주문서에는 해당 사양과 호환되는 조합을 명확히 기재합니다.
