엣지형 직사각 패널 PL12030-40W

모델의 전체 기술 자료가 필요합니다.

소재와 마감 옵션을 확인하세요.

• 재질: 알루미늄 테두리, LGP 도광판(사양에 따라 PMMA), 확산판. 명시된 UV 보호를 확인하세요.
• 광원: SMD 2835 칩, 명시 효율 130lm/W

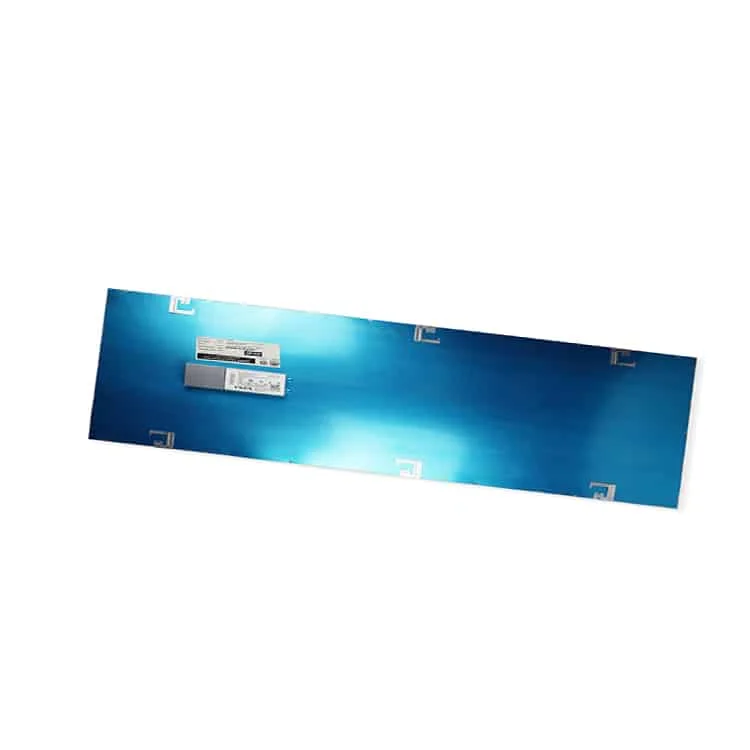

• 외장 드라이버 포함: 사양에 따라 LIFUD/DONE/BOKE/PHILIPS/OSRAM

전원 장치	40W
크기	1195x295x9mm(1 x 4ft)
입력 전압	100-265VAC 50/60Hz/ 220-240VAC
역률	>0.92
연색지수(Ra)	>80
광효율	100lm/W
색온도:	3000K, 4500K 백색, 6000K-6500K
배광각	120° 넓은 배광
SDCM	<5
UGR	<20
효율	>89%

• 백라이트형 패널
• 디밍 PWM/0-10V/DALI
• 비상 키트: 5-12W, 표시 점등 시간 1, 2, 3시간

주문 확정을 위한 확인 기준

실제 높이, 위치와 작업 영역으로 눈부심을 평가합니다. 카탈로그 값만으로 현장 결과를 알 수 없으므로 해당 조건의 계산을 요청합니다.

공표 수명을 평가할 때는 시험 온도와 광속 유지 기준을 요청합니다.

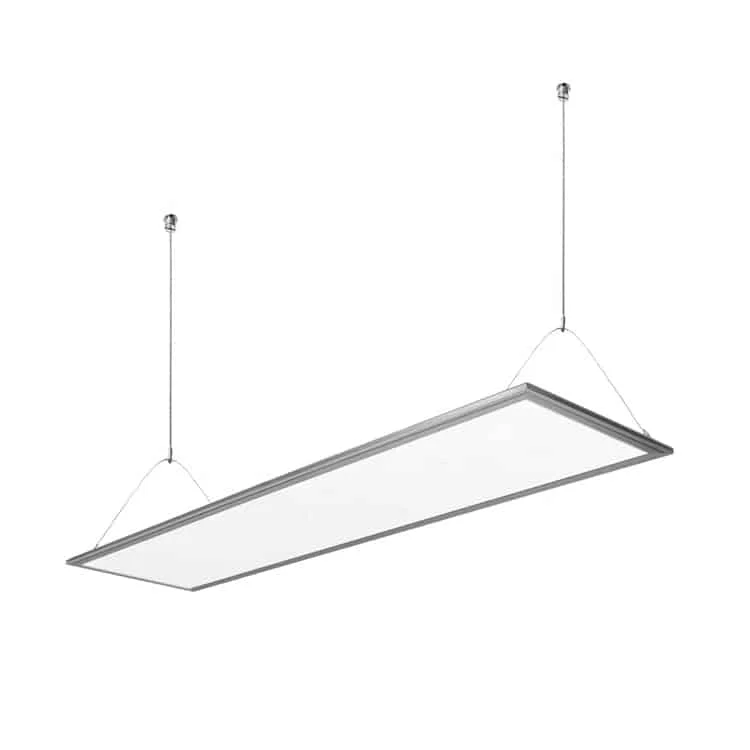

펜던트에는 스틸 와이어를, 직부에는 호환 프레임을 추가합니다. 기본 매입 구성을 기준으로 검토합니다.

천장 구조가 모델의 지지·펜던트·직부 방식을 지원하는지 확인합니다. 드라이버 수납과 유지보수 공간도 확보합니다.

교실·학교, 사무실, 병원, 슈퍼마켓, 쇼핑몰용으로 검토할 수 있습니다.

교실, 사무실이나 매장에서는 천장 모듈과 패널을 맞춥니다. 일반 조명을 위해 작업 위치의 배광과 눈부심을 확인합니다.

Q: 이 1×4 패널에는 어느 너비가 필요한가요?

A: 이 1×4 모델 자료에는 너비 295mm로 안내되어 있습니다.

주문 전 어떤 치수를 확인해야 하나요?

기술 도면 치수를 지지부와 설치 공간에 비교해 적합성을 판단합니다. 사진의 시각적 비율을 치수 기준으로 삼지 않습니다.

반자 천장과의 호환성은 어떻게 확인하나요?

패널 외형 치수를 천장 그리드와 지지부에 비교합니다. 선택한 설치 방식에 필요한 프레임·부속품을 명확히 합니다.

비상 점등 밝기는 정상 작동 시와 같나요?

비상 점등 기능을 추가할 때는 일반 점등 성능과 구분해 검토합니다. 배터리, 비상 점등 시간, 해당 모드에서 제공되는 광속 또는 소비전력을 확인하며, 등기구의 일반 정격값을 비상 모드 성능으로 간주하지 않습니다.

어떤 디밍 방식을 요청해야 하나요?

디밍 기능을 설비에 적용하려면 제어 시스템과 함께 LED 드라이버 및 통신 방식을 선정해야 합니다. 주문서에는 해당 사양과 호환되는 조합을 명확히 기재합니다.
