LED 고천장등 설치: 고정·배선·시운전
모델 설명서에 따라 자격 있는 담당자가 전원을 차단하고 무전압을 확인한 뒤 설치합니다. 도면은 시스템을 이해하는 보조 자료입니다. 작업 전에 무게, 앵커, 보호, 전원, 조광 정보를 모읍니다. UFO형, 사각형, 선형의 연결이나 고정이 같다고 가정하지 않습니다. 설치를 위해 구조 지지부와 전기 설비를 모두 확인합니다.
고천장 LED 조명 설치 전 확인
등기구 높이와 간격을 정하는 방법
| 소비전력 | 20W-50W | 50W-100W | 100W-120W | 120W-150W | 150W-200W | 200W-300W | 300W-500W |
| 설치 높이 | 3-5M | 5-8M | 8-10M | 10-12M | 12-15M | 15-18M | 18M-30M |
| 등기구 간 거리 | 3-5M | 5-8M | 8-10M | 10-12M | 10-12M | 12-15M | 12-15M |
선정할 때는 배광각과 함께 설계의 조도, 눈부심, 균제도 요구사항을 확인하세요.
표는 초기 배치의 참고로만 사용하고 최종 수량을 그대로 산출하지 마세요. 장애물, 작업면 균제도, 광학계의 배광을 검증해야 합니다.
고천장 LED 조명 설치비를 산정하는 방법
연결은 자격과 권한을 갖춘 담당자가 수행하며 시운전, 부속품, 고정부, 접근 작업을 견적에 포함합니다. 비용은 건물과 작업 범위로 정해지며 국가 간 일반 비교로 결정되지 않습니다.
기타 설치 확인 사항
- 등기구 상태와 필요한 부속품이 모두 있는지 확인합니다.
- 도체, 보호, 부하 배분은 설계에 따라 정합니다. 원문의 ‘다섯 개의 링’이라는 문구는 유효한 전기 작업 지시가 아닙니다.
- 기기의 전기적 보호 등급에 따라 PE를 연결합니다. 등기구 수가 많은지 여부로 결정되는 것이 아닙니다.
- 지정 부품으로 케이블을 고정하며 연결부에 인장력을 가하거나 임의로 구멍을 뚫지 않습니다.
- 가연물이나 방열을 방해하는 면으로부터 제조사가 지정한 거리를 유지합니다.
이 안내에서는 선형, 사각형, UFO 원형의 3가지 형상을 구분합니다.
설치 전에 계획할 유지보수
설명서에 따라 드라이버와 등기구 청소를 계획하고 지정된 통풍을 유지합니다. 먼지와 고온이 전체 구성의 작동을 해치지 않도록 합니다.
산업용 고천장 LED 조명 설치 진행 방법
항상 해당 모델 설명서를 확인하세요. 일부 사각형·원형은 브래킷이나 매달림에 대응하며 일부 선형은 와이어 또는 직부 설치를 사용합니다. 형상 예시가 모든 모델의 공통 설치 방식을 뜻하지는 않습니다.

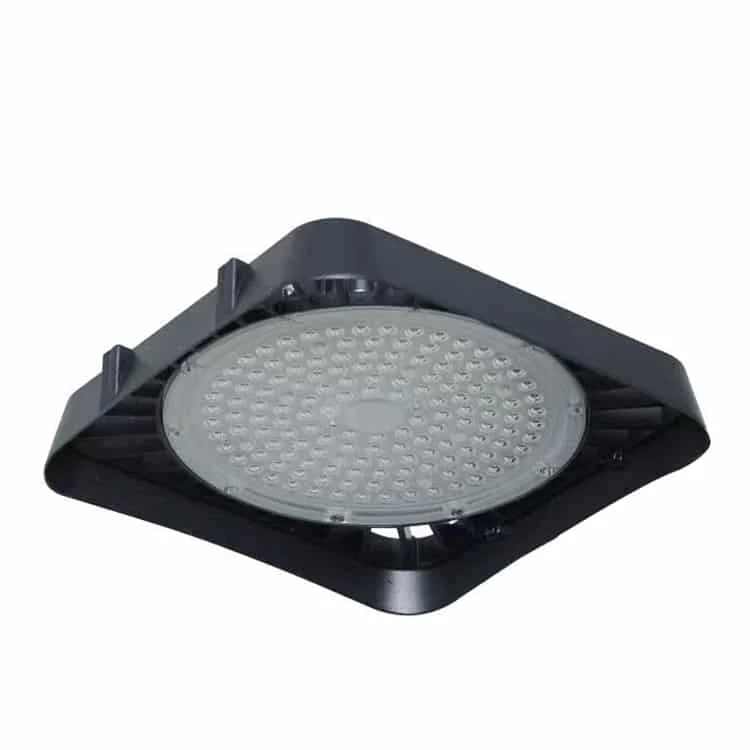

원형·사각형 고천장등 설치
- 매달림 설치:
이미지 설명 및 표기 내용
- 매달림 절차
- 1. 뒷면 덮개의 구멍에 걸이 링을 돌려 끼웁니다.
- 3. 등기구를 걸고 확실하게 고정합니다.
- 2. 호환되는 후크를 설치합니다.
- 4. 배선
- 입력 전압:85-265V
- 그림의 L(갈색 상도체)
- 그림의 -N(파란색 중성 도체)
- 그림의 E(보호 도체:
- 녹색/노란색)
- 전원을 차단한 상태에서 매달림 지점의 강도와 후크·링의 호환성을 확인합니다. 원래 예시는 30 kg 초과와 무게의 네 배를 지지하는 앵커를 언급하지만 최종 선택은 설명서와 실제 지지부에 맞아야 합니다.
- 매달림 부위를 고정하고 우발적으로 풀리지 않는지 확인합니다.
- 해당 모델의 단자와 도면에 따라 연결하고 필요한 보호 등급을 유지합니다.
- 검증을 마친 뒤 시운전 시험을 실시합니다.
2. 브래킷으로 고정:
이미지 설명 및 표기 내용
- 브래킷 설치
- 1. 지지부에 적합한 구멍과 앵커를 준비합니다.
- 2. 등기구를 놓고 설명서에 따라 너트를 고정합니다.
- 그림의 L(상선·갈색)
- 그림의 N(중성선·파란색)
- 그림의 E(보호·녹색/노란색)
- 입력 전압:85-265V
- 3.Cableado
- 4. 방향을 조정합니다.
- 지지부에 적합한 구멍과 앵커를 준비합니다.
- 등기구를 놓고 설명서에 따라 너트를 고정합니다.
- 무전압을 확인한 상태에서 해당 모델 도면에 따라 상선, 중성선, 보호 도체를 연결합니다.
- 사용 전에 전기적·기계적 확인을 마칩니다. 작동하지 않는 등기구가 있으면 원인을 조사하기 전에 다시 전원을 차단하세요.

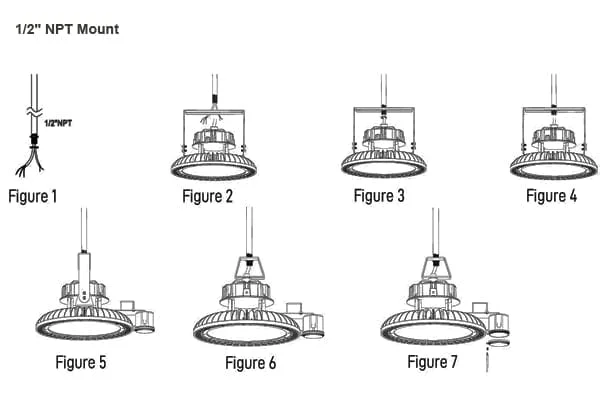

3. NPT 1/2” 나사 연결로 고정:
이미지 설명 및 표기 내용
- 1/2″ NPT 설치
- 그림 1
- 그림 5
- 그림 2
- 그림 3
- 그림 4
- 그림 6
- 그림 7
- 등기구에 브래킷을 고정합니다.
- NPT 1/2” 너트를 풉니다.
- 강관과 설치 브래킷을 연결한 뒤 NPT 1/2” 너트를 조입니다.
- 작동 시험 전에 설명서에 따른 연결과 확인을 완료합니다.
Lepro의 시연 영상은 https://www.youtube.com/watch?v=mgsmOLr9kpA 에서 볼 수 있습니다.
산업용 고천장 LED 조명 배선도
이미지 설명 및 표기 내용
- AC 전원 배선도.
- 도면의 CE 표시 버전: L은 갈색, N은 파란색, 접지는 노란색/녹색.
- 도면의 UL 표시 버전: L은 검은색, N은 흰색, 접지는 녹색.
그림의 기술 설명
- 그림은 1–10 V 조광이며 북미용 버전(UL 유형)에서 쓰이는 전원선 색을 유지합니다. 접지는 녹색, 중성선은 흰색, 상선은 검은색입니다. 이 그림만으로 인증을 입증하지는 않습니다.
- 이 색을 한국 현장에 그대로 적용하지 마세요. 원문의 스페인용 설명은 중성선이 연한 파란색, 보호 도체가 녹색/노란색이지만 한국의 연결은 단자, 해당 모델 설명서, 실제 회로와 적용 요구사항을 확인해 판단합니다.
- 제어 표시는 보라색 DIM+, 회색 DIM−, 분홍색 도체에 대한 언급을 포함합니다. 이는 이 그림의 표시이며 다른 버전의 선을 연결, 절단, 단락하라는 지시가 아닙니다.
- 실제 설치된 드라이버의 도면만 사용하세요. 전기 작업은 자격 있는 담당자가 전원을 차단하고 무전압을 확인한 뒤 수행해야 합니다.
적절한 단자와 외함을 사용합니다. 테이프는 기계적 접속이나 인증된 방수 보호를 대신하지 못합니다. 색만 믿지 않고 회로를 확인하며 원자료의 파란색과 갈색이 뒤바뀐 연결은 채택하지 않습니다. 원문의 스페인용 식별은 녹색/노란색이 보호, 연한 파란색이 중성, 갈색·검은색·해당하는 경우 회색이 상선입니다. 한국 현장에서는 이 색 설명을 시공 지시로 삼지 말고 연결 전에 기기 설명서의 L, N, PE와 실제 설비를 대조합니다.
설치 후 접근성 확인
기계, 선반, 업무가 가동 중일 때 등기구에 어떻게 접근할지 확인하세요. 고정 전에 교체나 청소 공간과 이에 맞는 고소 작업 수단을 계획해야 합니다.
회로별 기록 보관
각 회로에 속하는 등기구와 제어기를 파악하고 모델을 승인 도면과 함께 보관합니다. 이 기록은 일반 배선도를 다시 해석하지 않고 문제를 분리하거나 교체품을 고르는 데 도움이 됩니다.
최종 확인은 책임 전문가가 설계와 제조사 문서에 따라 수행합니다. 문제가 있으면 조사 전에 전원을 끕니다. 유지보수를 위해 설정, 위치, 모델을 기록하고 조광, 인장 완화, 접속 보호, 고정을 확인합니다. 시운전은 단순히 불이 켜지는지 확인하는 것보다 넓은 범위입니다.
