축구장 조명: 용도에 맞는 설계

여기에 제시된 수량과 배치는 사례 해석용 참고이며 조명 설계를 대신하지 않습니다. 국내 구장은 종목·대회 구분·중계 여부를 정해 필요한 빛과 눈부심 조건에 계산을 맞춥니다. 예를 들어 평일 훈련과 주말 경기를 하는 공공 시설은 운용 차이를 정리한 뒤 투광등을 선택합니다.

견적 전에 실측 도면·설치 높이·예정 용도를 확보합니다. 다음 치수는 예시 규모를 이해하기 위한 것으로 최종 수량을 정하지 않습니다. 종목이나 대회가 요구하는 경기장 치수를 대신하지도 않습니다.

5인제 축구장 (참고 치수: 길이 40m, 폭 20m)
7인제 축구장 (참고 치수: 길이 65m, 폭 45m)
11인제 축구장(참고 치수: 길이 105m, 폭 68m. 원자료에는 105-110m × 68-75m도 기재되어 있습니다. 대회 규정 치수를 확인하세요.)

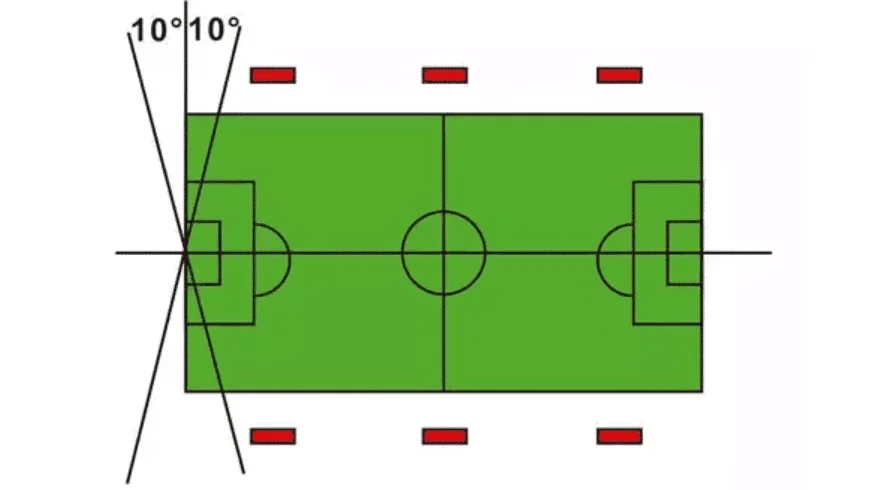

이미지 설명 및 표기 내용

5인제 축구장.
도면의 기구 표시는 2 × 200W/300W LED입니다. 치수와 위치는 도면에 유지되어 있습니다.

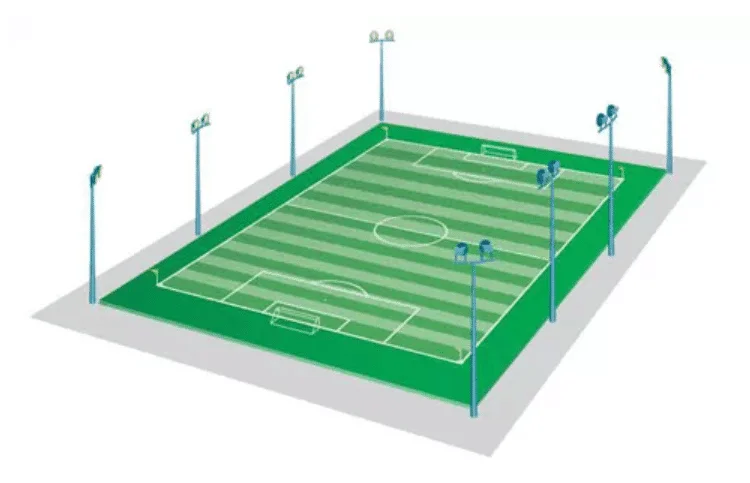

이미지 설명 및 표기 내용

7인제 축구장.
도면의 기구 표시는 2 × 400W LED입니다. 치수와 위치는 도면에 유지되어 있습니다.

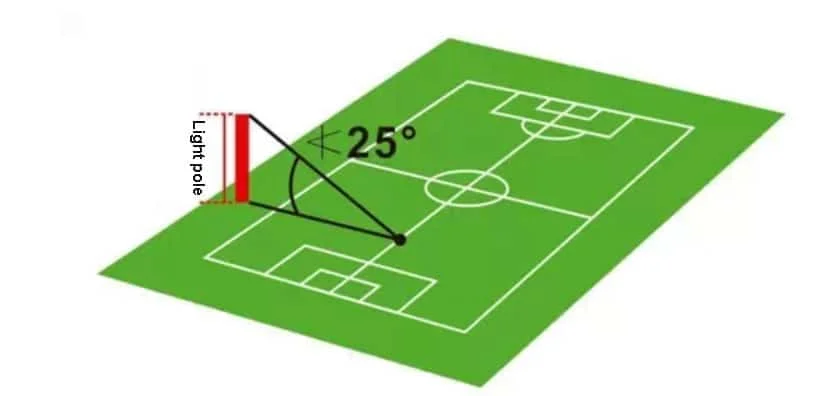

이미지 설명 및 표기 내용

11인제 축구장.
도면의 기구 표시는 6 × 400W LED입니다. 치수와 위치는 도면에 유지되어 있습니다.

크기	폴당 투광등 수	전체 투광등 수	폴 높이
5인제 축구장	2*200W/300W	24	8-10m
7인제 축구장	2*400W	24	12-15m
11인제 축구장	6*400W	72	15-18m

표를 평가하려면 도면에 지지 위치를 표시하고 높이·위치· 빔 배광각을 균제도·눈부심·주변 환경과 함께 검토합니다. 수량은 원자료 예시이며 등 수를 세는 것만으로 설계가 완료되지는 않습니다. 계산된 견적이나 요건 충족 증거로 취급하지 않습니다.

구장 조명 제안 준비

축구장 조명 검토 기준

이미지 설명 및 표기 내용

축구장 참고표입니다. 이미지의 U1/U2 관계와 수치를 유지합니다. 국내 현행 경기 요건을 나타내는 표가 아니므로 채택 시 주최 측 조건과 대조하세요.
훈련·레크리에이션 참고 예시: Eh 200, Uh U2 0.3, Ra ≥20, GR ≤55.
아마추어 경기·프로 훈련 참고 예시: Eh 300, Uh U2 0.5, Ra ≥80, Tcp ≥4000K, GR ≤50.
프로 경기 참고 예시: Eh 500, Uh U1/U2 0.4/0.6, Ra ≥80, Tcp ≥4000K, GR ≤50.
국내·국제 경기 TV 중계 참고 예시: Evmai/Evaux 1000/750, Uh 0.5/0.7, 균제도 Evmai 0.4/0.6 및 Evaux 0.3/0.5, Ra ≥80, Tcp ≥4000K, GR ≤50.
대규모 국제 경기 TV 중계 참고 예시: Evmai/Evaux 1400/1000, Uh 0.6/0.8, 균제도 Evmai 0.5/0.7 및 Evaux 0.3/0.5, Ra ≥90, Tcp ≥5500K, GR ≤50.
대규모 국제 경기 HDTV 중계 참고 예시: Evmai/Evaux 2000/1400, Uh 0.7/0.8, 균제도 Evmai 0.6/0.7 및 Evaux 0.4/0.6, Ra ≥90, Tcp ≥5500K, GR ≤50.
중계용 백업 조명 참고 예시: Evmai 1000, Uh 0.5/0.7, 균제도 Evmai 0.4/0.6, Ra ≥80, Tcp ≥4000K, GR ≤30.
