LED 월워셔: 배광·거리·제어 방식 결정

모든 기구를 고정하기 전에 시험으로 설계를 조정합니다. 줄눈, 요철, 반사 재료에 비춰 보면 실제 효과를 알 수 있습니다. 이 글은 제어와 전원 공급을 구분하고 카탈로그 거리를 이해하기 위한 것입니다. 소비전력을 비교하기 전에 마감과 관찰 위치를 확인하세요. 길이, 광학계, 벽과의 거리가 균제도와 질감의 균형을 바꾸므로 비출 면을 정의하는 데서 시작합니다.

다음은 예시이므로 사양서에서 실제 조합과 배광을 확인하세요. 각도 약 20·50·120도, 도달 거리 5-20미터, 소비전력 9W·12W·18W·24W·36W, 길이 300·500·600·900·1000·1200·1500mm 등이 있습니다. 다만 다른 LED 투광등과 이 구성만으로 비교하지 마세요. 공통 방열판 위에 발광 소자를 줄지어 놓는 방식이 있습니다. 일부는 1W LED와 PMMA 렌즈로 배광합니다.

옥외용 LED 월워셔란 무엇인가요?

긴 하우징의 월워셔와 유연한 LED 스트립은 다릅니다. 거리와 광학계로 균일한 면 조사나 질감 강조를 목표로 할 수 있습니다. 벽면과 건축을 비추는 용도가 있으며, 예를 들어 옥외 경관 조명에도 사용할 수 있습니다.

선형 배치로 프로파일 전체에 광학계와 발광 소자를 분산할 수 있습니다. 방열은 설계와 설치 방법으로 평가하고 이 형태라면 모든 투광등보다 잘 냉각된다고 생각하지 마세요.

제어 선택지

색 변경이나 시퀀스를 계획할 때는 DMX 사양의 기능과 접속을 확인합니다. 내부 프로그램이 있는 기구와 컨트롤러 명령을 받는 기구를 구분하고 같은 기능으로 보지 않습니다.

먼저 효과와 시스템 통합을 정한 뒤 해당 사양에 최대 여섯 개 내부 프로그램이 있는지 외부 제어가 필요한지 확인합니다. 모든 제품에 색 변경이나 같은 프로토콜이 있는 것은 아닙니다.

사양서 확인 항목

5~20미터는 게재 모델의 참고 도달 범위입니다. 실제 벽에서는 거리를 광속, 광학계, 필요 조도와 연결하세요.

광학계 비교에서는 기재된 각도 범위 6-90도를 확인합니다.

광학 커버를 지정할 때는 실제 투과율과 재료의 내후성을 요청합니다. 원문의 ’98–98%’를 유효한 성능값으로 사용하지 말고 대상 모델 자료를 확인하세요.

모델 공급 가능 여부를 확인하지 않고 길이·폭·높이를 임의 지정하지 마세요. 제품군인 선형 월워셔에는 300·500·600·1000·1200·1500mm 예시가 있으며 흔한 1미터 형식도 포함됩니다. 재질과 형상은 모델별로 확인하세요. 알루미늄은 부품 수납과 방열에 쓰이지만 효과는 구조에 따라 달라집니다.

보호 성능 확인에는 IP 보호 등급을 참고합니다. 선언된 성능을 유지하려면 설치, 케이블 인입부, 커넥터도 살펴봅니다. IP67은 영구적인 수밀성이나 무기한 내열화를 뜻하지 않으며 일시 침수 시험 조건이 있습니다. IP65와 IP67의 물에 대한 시험 내용을 구분하세요.

제어를 통합하기 전에 해당 사양의 3·4·20채널 등 할당표를 확인합니다. 하우징과 기능은 다르며 내부 프로그램, 마스터·슬레이브 연결, DMX, 호환 무선 인터페이스 등이 있습니다. 채널 수는 제어하려는 내용과 맞춰야 합니다.

DC24V, DC12V, DC36V 사양이라면 출력과 용량이 맞는 전원을 선택합니다. AC를 직접 받는 기구와 구분하세요. AC220V·AC110V라는 명칭만으로 국내 설비 적합성이 입증되지는 않으며 실제 입력 범위를 확인해야 합니다.

시리즈에 따라 백색, 빨강, 노랑, 초록, 파랑, 보라 등을 선택할 수 있습니다. 여러 색이 필요하면 해당 기능에 맞는 제어를 포함하세요.

예를 들어 실외 월워셔도 추가 비교 대상입니다. 얇은 프로파일을 평가할 때는 고정, 접속, 유지관리, 방열을 확인하세요. 얇은 두께는 통합에 도움이 되지만 이러한 조건을 대신하지는 않습니다.

적용 분야

외벽, 광장, 그 밖의 건축 경관 면에 사용할 후보가 됩니다. 도달 범위와 내구성은 구체적인 모델로 확인하세요. 백색·컬러를 선택할 때는 관찰 위치와 예정 면 밖으로 나가는 빛도 평가합니다.

설치 가이드

자세한 정보는 DC12V·24V 월워셔에서 확인할 수 있습니다. 접속부가 맞는다는 이유만으로 호환된다고 판단하지 않습니다. 시공 담당자가 보호, 도체 단면, 전압 강하, 환경에 맞는 밀봉을 정하고 표시와 회로도로 올바른 연결을 확인합니다. 전원 내장 기구와 외부 전원이 필요한 DC12V·DC24V 사양을 구분하세요.

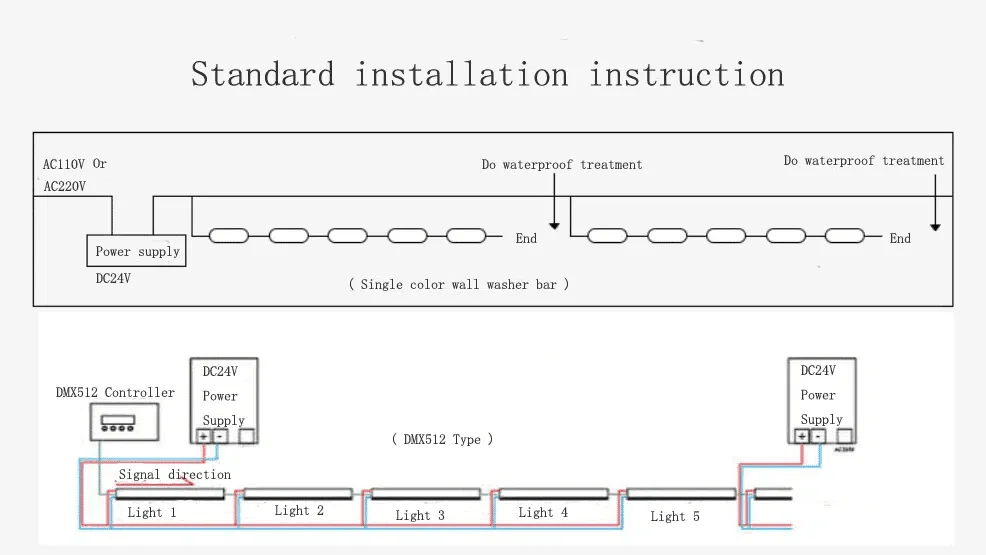

이미지 설명 및 표기 내용

• 표준 설치 지침
• 기구 설명에 따라 접속부를 밀봉합니다
• 전원 장치
• (단색 월워셔 바)
• DMX512 컨트롤러
• 전원
• 장치
• (DMX512 사양)
• 신호 방향
• 조명 1
• 조명 2
• 조명 3
• 조명 4
• 조명 5

설치 위치를 정할 때는 벽과의 거리를 벽 높이 및 광학계와 연결합니다. 참고 자료의 피트 범위는 비교를 위한 기준점입니다. 시공 전에 시험 또는 계산으로 예정 효과에 맞는 거리를 확인하세요.

배광각	월워셔와 벽 사이 거리	참고 효과
좁은 각도 10-30도	1ft a 3ft	벽면의 작은 영역에 집중된 조명을 만듭니다
중간 각도 30-60도	3ft a 6ft	조사 범위와 세기의 균형을 잡는 데 도움이 됩니다.
넓은 각도 60도 초과	6ft 이상 이격	벽면을 넓고 균일하게 비추는 효과를 검토할 배치입니다

인접한 두 기구의 연속성 시험하기

한 대만 시험하면 빔이 이어지는 방식을 알기 어려울 수 있습니다. 최종 마감에서 인접 기구 빛이 만나는 곳도 시험하고 줄눈이나 띠를 관찰하세요. 반복으로 강한 부분이 생기지 않도록 배광에 맞춰 간격과 방향을 조정합니다.

배선을 확정하기 전에 제어 설정 준비하기

가변색 설계에서는 채널별 역할과 같은 설정을 공유할 기구를 기록합니다. 모델의 채널 할당과 필요한 인터페이스를 정하세요. 전원·신호 경로와 조율해 두면 시운전 때 호환되지 않는 접속을 피하기 쉬워집니다.

구성을 기록하고 접속부를 유지관리할 수 있도록 접근성을 남깁니다. 시뮬레이션과 시험으로 방향·간격을 정하고 기구, 전원, 커넥터를 함께 확인합니다. 고정 백색, 가변색, 제어 통합 중 무엇이 필요한지도 정하세요. 공급 문의에는 높이, 길이, 마감, 원하는 효과를 전달합니다.
