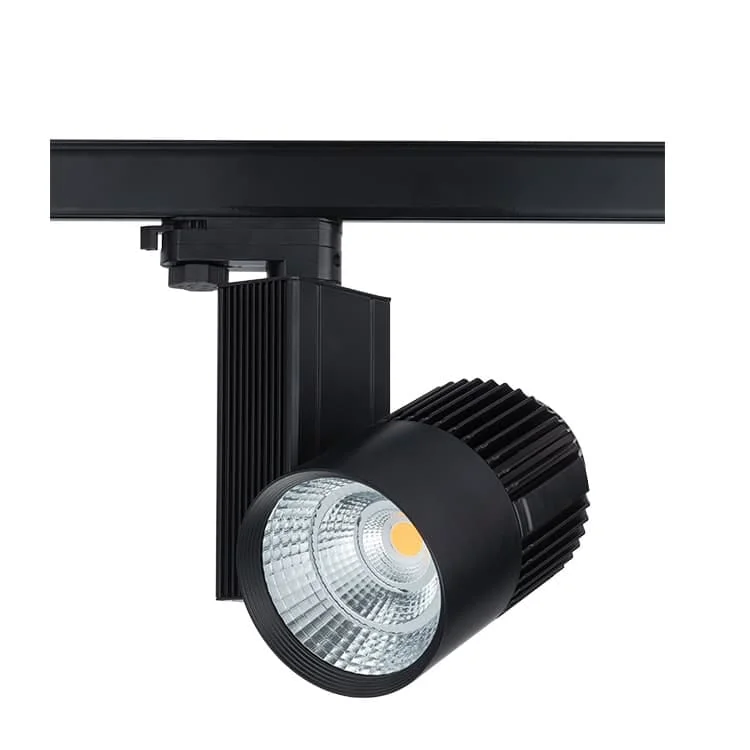

DALI, 0-10V 또는 Triac 디밍 레일 스포트라이트
레일의 도체 수만으로 조광 프로토콜을 구분하지 마세요. 위상 제어 1회로 사양과 3회로용 4도체 어댑터를 비교합니다. DALI 또는 0-10V를 선택할 때는 제어 배선, 드라이버 및 삼상 레일용 스포트라이트의 사양을 확인하세요. 이 시리즈에서는 이 두 가지 조광 방식과 Triac 위상 제어를 문의할 수 있습니다.
- 입력 전압: 110/220-240VAC 50/60Hz
- 연색지수:>90
- 제어 방식: 조광 가능
- 배광각: 15/24/36°
- 레일 어댑터: 2도체 또는 4도체 삼상
- 보증: 3/5 년
- 공표 수명: >50000 시간
- 사용 온도: -25/+55℃
- 보관 온도: -30/+60℃
- 표시된 적합 사항: CE 및 RoHS. 해당 모델의 증빙 자료를 요청해 주세요.
- 역률: >0.5 또는 >0.9
- 총 고조파 왜율: <15%
- SDCM: <5 또는 3
- 재질: 알루미늄 다이캐스팅, 무광 화이트·블랙 마감.
- 모바일 앱, Google Home, Amazon Alexa를 통한 Zigbee 스마트 제어. 주문 사양의 게이트웨이와 호환성을 확인하세요.
- 저전압 전원 옵션: DC12V/DC24V/DC36V/DC48V
주문 확정을 위한 확인 기준
기존 레일에 추가하기 전에 브랜드·모델과의 호환성을 서면 확인합니다. 모양이 맞아 보인다는 이유만으로 어댑터가 적합하다고 판단하지 않습니다.
스폿 조명과 대상물 사이의 실제 거리에서 시험합니다. 조명 면적과 고객 동선에서의 눈부심을 평가할 수 있습니다.
호환 레일로 매장, 전시나 다른 실내 강조 조명에 검토할 수 있습니다. 대상물까지의 거리를 고려해 배광각과 방향을 선택하세요.
도체 수가 같다는 이유만으로 두 시스템이 호환된다고 판단하지 않습니다. 2, 3, 4도체 레일과 각각의 어댑터를 대조해 기계적·전기적 적합성을 확인합니다. 시스템 부속품으로 벽부, 천장부, 펜던트 방식을 선택합니다.
- 2도체 레일용 Triac 조광 스포트라이트 결선·설치
- 4도체 레일용 0-10V/DALI 조광 사양 설치·결선
먼저 호환 레일·어댑터, 고정 장치와 전원을 정합니다. 해당 지침에 따라 조명을 설치하고 방향을 조절합니다.
어떤 디밍 방식을 요청해야 하나요?
위상 제어, 아날로그, 디지털 입력을 구분하고 서로 대체 가능하다고 취급하지 않습니다. 드라이버와 제어기의 검증된 조합, 최소 조광 수준, 시동 반응을 확인합니다. 기구 프로토콜을 현장의 제어 계획과 맞추고 선택 모델에 해당하는 사양을 공급 내용에 명시합니다.
주문 전 어떤 치수를 확인해야 하나요?
교체할 경우 기존 기구의 치수를 제시하고 비슷한 출력으로 크기를 추정하지 않습니다. 고정부, 케이블 입구, 외부 부품 위치도 확인합니다. HOYUWO-TL-20WB 도면에는 Φ100*150mm로 표시되어 있습니다. 다른 사양의 치수는 다를 수 있으므로 이 정보를 지지부 및 주문 사양과 대조합니다.
이 스포트라이트에 맞는 레일과 어댑터는 무엇인가요?
스폿 조명 선택 전에 레일 모델과 회로를 확인합니다. 어댑터가 전기 연결과 기계적 결합 모두에서 시스템에 맞는지 검토합니다.
이 모델의 스마트 제어에는 어떤 부품이 필요한가요?
스마트 제어 구성에 사용할 조작 장치와 플랫폼을 결정합니다. 공급을 확정하기 전에 해당 모델과 게이트웨이, LED 드라이버의 호환성을 확인합니다.
이미지 내용의 텍스트 안내
이미지 1 · 설치
- 2도체 레일의 조명 설치.
- 1. 레일을 단단히 고정합니다.
- 2. 선택기 1과 2가 ‘off’인지 확인합니다.
- 3. 조명을 레일에 삽입합니다.
- 4. 선택기 1과 2를 ‘on’으로 돌리면 설치가 완료됩니다.
이미지 2 · 설치
- 4도체 레일 설치. 구성: 레일, 어댑터와 선택기 1·2.
- 1. 레일을 단단히 고정합니다.
- 2. 그림처럼 선택기 1을 ‘a’로 돌리고 선택기 2가 ‘off’인지 확인합니다.
- 3. 조명을 레일에 삽입합니다.
- 4. 선택기 1을 ‘b’로 돌리고 해당 선택기로 회로 1, 2 또는 3을 선택하면 설치가 완료됩니다.
