타워크레인 및 야간 공사용 LED 투광등
야간 공사 현장이나 타워크레인에서 비출 때는 먼 거리로 빛을 보내는 고광속 투광등을 검토할 수 있습니다. 높은 마스트, 스포츠 시설이나 다른 실외 용도에서는 광학계, 고정과 보호 성능을 설치 조건과 비교하세요. 작업 영역으로 향하게 하고 인근 도로나 주택에 도달하는 빛도 평가합니다.
- LED 칩: Philips SMD3030
- CRI 옵션: >70 또는 80
- 색온도: 2700-6000K
- SDCM：<5
- LED 전원: Sosen/Moso/Meanwell/Philips/Suncom 옵션
- 입력 전압: 110-277VAC 50/60Hz
- 발광 효율: 110-130lm/W
- 역률:>0.95
- 총 고조파 왜율: <10%
- 재질: 알루미늄 다이캐스팅 본체 + 강화유리 커버 + 180° 회전 브래킷
- 마감: 무광 블랙
- IP 보호 등급: IP65
- IK 등급: IK08
- 사용 온도: -25/+55℃
- 공표 수명: >50000 h
- 공표 적합 규격: CE 및 RoHS
- 제조사 보증: 3/5 년
| 모델 | 소비전력 | 크기 | 배광각 | 광속 | 제품 사양서 |
|---|---|---|---|---|---|
| HOYUWO-FL-300WG | 300W ±5% | Ø367*H379mm | 25° / 60° | 36000-39000lm | 사양서 요청 |
| HOYUWO-FL-400WG | 400W ±5% | Ø426*H488mm | 60° | 48000-50000lm | 사양서 요청 |
| HOYUWO-FL-500WG | 500W ±5% | Ø426*H488mm | 60° | 60000-6500lm | 사양서 요청 |
| HOYUWO-FL-800WG | 800W ±5% | Ø448*H573mm | 60° | 90000-10000lm | 사양서 요청 |
| HOYUWO-FL-1000WG | 1000W ±5% | Ø508*H573mm | 60° | 110000-12000lm | 사양서 요청 |
- 디밍 PWM/0-10V/DALI
- 비상 점등 키트
주문 확정을 위한 확인 기준
접속함, 커넥터와 케이블 글랜드의 밀폐 성능을 각각 평가합니다. 본체의 IP 등급이 시공하는 연결부에도 적용된다고 가정하지 않습니다.
빛의 방향과 주변 대지, 창문 및 도로에 도달하는 범위도 검토합니다. 작업면 조도와 함께 목표 밖으로 새는 빛을 평가합니다.
- 축구장 조명
- 창고 조명
- 고가 기둥 조명
- 타워크레인 조명
- 축구장 조명
실외 표면이나 넓은 시설에 빛을 비추려면 적절한 사양과 방향을 검토하세요. 조명 계산으로 유효 작업 영역에 빛이 집중되도록 합니다.
설치 준비 전에 선택 모델의 설명서와 사양서를 요청하고 아래 설치 도면과 비교합니다.
설치 전에 지지부, 요크 브래킷, 연결부 밀폐와 유지보수 접근성을 확인합니다. 조명 계산과 현장 확인으로 최종 방향을 정합니다.
주문 전 어떤 치수를 확인해야 하나요?
HOYUWO-FL-300WG 도면과 Ø367*H379mm로 고정 조건을 확인합니다. 다른 사양은 치수가 다를 수 있으므로 각각 검토합니다.
이 투광등의 조사 방향은 어떻게 정하나요?
설치 높이와 유효 영역을 정한 뒤 모델의 광학계와 요크 브래킷 조절을 검토합니다. 조명 계산으로 필요한 조사 방향을 결정합니다.
비상 점등 밝기는 정상 작동 시와 같나요?
비상 점등 기능을 추가할 때는 일반 점등 성능과 구분해 검토합니다. 배터리, 비상 점등 시간, 해당 모드에서 제공되는 광속 또는 소비전력을 확인하며, 등기구의 일반 정격값을 비상 모드 성능으로 간주하지 않습니다.
어떤 디밍 방식을 요청해야 하나요?
디밍 기능을 설비에 적용하려면 제어 시스템과 함께 LED 드라이버 및 통신 방식을 선정해야 합니다. 주문서에는 해당 사양과 호환되는 조합을 명확히 기재합니다.
이미지 내용의 텍스트 안내

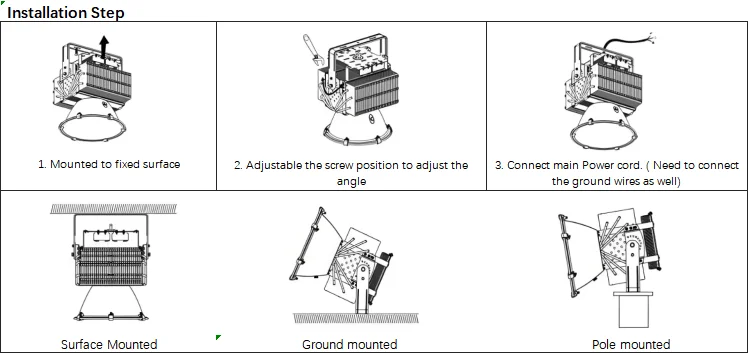

이미지 1 · 설치 배선
- 설치 단계
- 1. 고정된 표면에 설치
- 직부 설치
- 2. 나사 위치를 바꿔 조절하는 항목:
- 각도
- 지면 설치
- 3. 주 전원 케이블과 다음 도체 연결:
- 제품 배선도에 따른 보호 도체.
- 기둥 설치
