LED 역률: PF·효율·소비전력 구분
자세한 내용은 HOYUWO LED에 문의할 수 있습니다. 설계 시 전류, 고조파, 동작 범위와 함께 PF를 확인합니다. 이 글은 물리량을 구분하고 측정 예시로 계산 방법과 조건을 설명합니다. 소비전력이 같아도 PF가 다른 조명기구를 비교하는 데 도움이 됩니다. PF는 전력이 빛으로 바뀌는 비율이나 드라이버의 변환 효율이 아닙니다. 교류 부하의 유효전력과 요구하는 피상전력의 관계를 나타냅니다.
이미지 설명 및 표기 내용

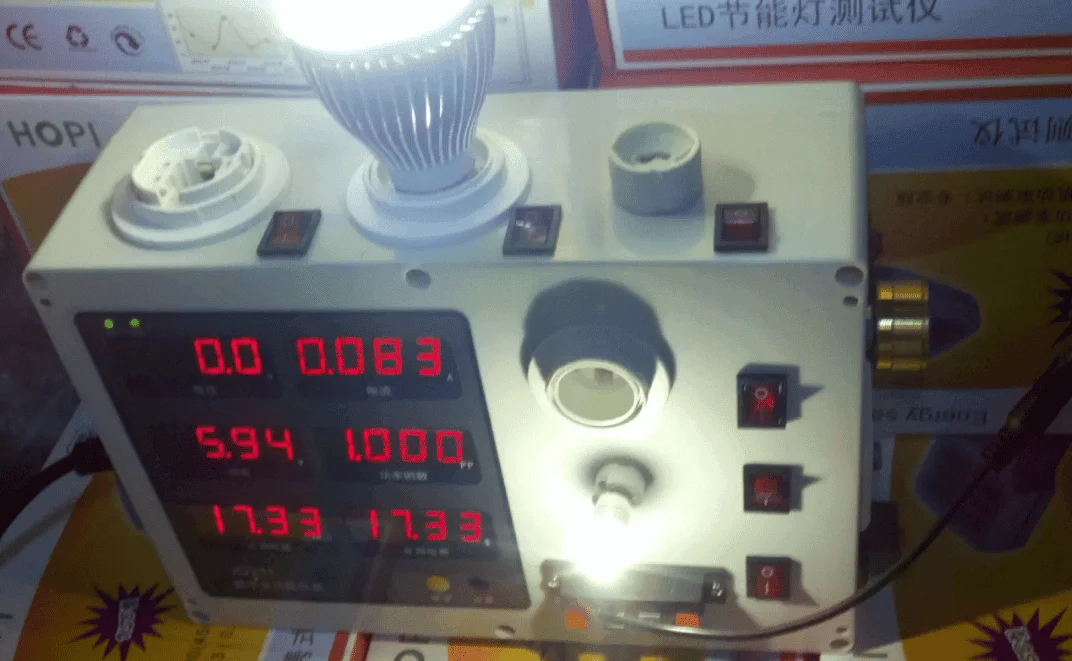

- LED 램프 측정기.
- 사진은 측정기와 표시 값의 예시입니다. 수치, 기호, 측정기 브랜드는 이미지에 표시된 정보로 봅니다.
LED 드라이버 변환 효율과 역률의 차이는
설비를 평가할 때는 다음 비율을 구분합니다. 역률 식은 PF = P입력/S입력 입니다. 한편 효율은 부하에 전달되는 전력의 비율을 나타냅니다. 계산에는 유효전력을 사용하며 η = P출력/P입력입니다.
효율과 PF는 부하, 전압, 온도를 알 수 있는 조건으로 요청합니다. 한쪽 값이 좋다고 다른 값도 좋다고 추정할 수는 없습니다. 드라이버마다 두 값의 조합은 다를 수 있습니다.
LED 조명의 역률 PF란
드라이버 때문에 전류 파형이 왜곡되면 기본파의 위상차만을 전체 역률로 취급하지 않습니다. PF = P/S는 유효전력과 피상전력의 비율이며 가정한 정현파 조건에서만 cos φ와 일치합니다. 측정 값이 어떤 조건을 나타내는지 확인합니다.
같은 전압에서 같은 유효전력을 공급할 때 PF가 낮아지면 필요한 실효 전류가 증가합니다. 역률 1인 이상적인 저항을 개념상 기준으로 삼고 전자 회로나 유도성 회로는 다르게 동작할 수 있음을 고려합니다.
PF를 드라이버 내부 변환 효율의 지표로 사용해서는 안 됩니다. 고조파가 있다면 모든 영향을 정현파 무효전력 탓으로 돌릴 수도 없습니다. 같은 유효전력과 전압에서 역률이 낮아지면 필요한 실효 전류가 증가하고 손실이나 배선·기기의 요구 조건이 커질 수 있습니다.
변환 효율은 출력 전력과 입력 유효전력을 비교해 구합니다. PF = 0.95를 효율 95%로 바꾸어 읽거나 교류 측 역률을 직류 출력 평가에 그대로 적용하지 않습니다. 서로 다른 물리량과 대상을 다루는 것입니다.
LED 조명의 역률 계산 방법
단상에서는 먼저 S = V실효값 × I실효값 을 이용해 피상전력을 VA 단위로 구합니다. 이어서 W로 측정한 유효전력을 그 값으로 나누면 PF를 얻습니다. 유효전력과 무효전력을 단순히 더해 피상전력을 구하지 않습니다.
피상전력은 같은 입력 지점에서 측정한 실효 전압과 실효 전류로 계산합니다. 유효전력에는 적절한 측정기의 표시 값을 사용하며 다른 물리량에서 추정한 값으로 대체하지 않습니다.
먼저 효율을 별도로 계산합니다. 효율 = 출력 전력/입력 유효전력 × 100% = 30V × 0.33A/11.5W × 100% = 86.1%입니다.
역률은 유효전력/피상전력을 사용하며 11.5 W / 12.1 VA ≈ 0.95입니다.
드라이버 출력은 30V × 0.33A = 9.9W이며 이 동작에서 측정한 입력 유효전력은 11.5W입니다. 피상전력은 220 V × 0.055 A = 12.1 VA로 구합니다.
이처럼 출력, 유효전력, 피상전력을 구분해 측정 결과를 읽습니다. 입력에서 220V, 55mA, 11.5W를 측정한 예시이며 10W 전구의 드라이버가 30V·330mA를 출력하는 조건입니다. 실제 설치 현장에서도 같은 동작점이 성립하는지는 별도로 확인합니다.
이미지의 기술적 해석
R/Z나 전력 삼각형을 사용하기 전에 회로의 전제 조건을 확인합니다. 전체 PF에는 P/(실효 전압 × 실효 전류)를 적용하며 왜곡 전류가 있으면 cosφ와 다를 수 있습니다. 이미지의 관계를 모든 비선형 드라이버에 적용하는 공식으로 보지 않습니다. 그림의 정현파 조건에서는 PF = cosφ = P/S가 성립합니다.
LED 조명의 역률에는 어떤 기준이 적용될까
제품 자료와 대상 시장·제품에 적용되는 현행 요구 사항을 확인합니다. ‘5 W를 넘으면 PF가 0.70을 초과해야 한다’는 내용을 모든 기기에 확대 적용하지 않습니다. 적용 규정의 범위와 프로젝트 조건에 따라 판단 기준이 정해집니다.
여러 대의 설비를 설계할 때는 전체 시스템의 전류, 손실, 고조파를 고려합니다. 개별 부하가 작아도 합산 영향이 없어지지는 않습니다. 기기 수, 총전력, 전류 파형에 따라 동작이 달라집니다.
정격 와트 수로 PF를 추정하지 않습니다. 비슷한 전력의 전원장치라도 회로와 동작점에 따라 다르므로 측정 자료를 비교합니다.
다음 범위는 과거 참고 값으로 읽습니다. 보조 장치와 그 조건에 따라 값이 바뀌므로 특정 기술에 일괄 부과되는 의무로 취급하지 않습니다.
(1) 과거 참고 예시는 유도식 점등 장치를 사용하는 고압 나트륨등이나 형광등의 PF를 약 0.51~0.65로 제시합니다.
(2) 0.75~0.9는 콘덴서로 보상한 유도성 장비의 PF에 관한 과거 예시입니다.
(3) 메탈할라이드 램프 약 0.85와 고압 수은등 약 0.7이라는 서로 다른 과거 예시를 구분합니다.
(4) 전자식 안정기를 사용하는 형광등이나 콤팩트 형광등의 PF를 원자료는 약 0.85~0.95로 제시합니다. 모든 모델에 일반화하지 않습니다.
(5) 모델별 측정 값과 조건을 반드시 확인합니다. 글에는 50W 초과 실외용에서 0.95 초과, 나아가 0.97이라는 예시가 있었습니다. 또한 30W 초과 제품으로 40W에 치수가 600x600mm인 패널 조명을 0.9의 예시로 들고 있습니다. 한편 LED 다운라이트에서는 15W 미만 예시에 약 0.6이라는 값이 붙어 있습니다. 이는 과거 예시로 남기며 소비전력으로 PF를 정하는 규칙으로 삼지 않습니다.
조명기구 선정에서 역률을 해석하는 방법
PF는 다른 전기 특성과 설치 요구 사항에 비추어 평가합니다. 같은 유효전력에서는 높은 PF가 전류를 줄일 수 있지만 변환 효율, 기구 전체 품질, 전력 계통 안정성을 보장한다고 보지 않습니다.
입력 전압이 변하면 LED 조명의 역률도 달라질까
제조사의 특성 곡선으로 부하와 전압에 따른 변화를 확인합니다. PFC는 동작 개선을 위한 기능이지만 전체 범위에서 일정한 값을 보장하지는 않습니다. 보편적인 포물선 법칙이나 일률적으로 20% 감소한다는 가정은 사용하지 않습니다.
예정된 동작점의 데이터 요청하기
PF 수치만으로는 어떤 조건에서 얻었는지 알 수 없습니다. 전압, 부하, 시험 조건을 요청하고 자료에 변화 특성이 표시되어 있는지 확인합니다. 드라이버끼리 비교할 때는 조명기구를 실제 사용할 동작 조건에 맞는 데이터를 사용합니다.
좋은 PF 때문에 다른 차이를 놓치지 않기
비교표에는 변환 효율, 전류, 고조파 왜곡, LED 모듈 호환성도 포함합니다. 높은 PF는 전기적 평가의 일부를 충족하지만 광속이나 색 특성을 나타내지는 않습니다. 선정 사양서에서는 이를 별도 항목으로 관리합니다.
모델별 측정 결과와 계산 예시를 활용해 효율, 에너지 절감, 전기적 동작을 구분합니다. 많은 조명기구를 사용하는 설비에서는 설계자가 고조파, 보호 장치, 총부하를 확인합니다. PF가 높다는 사실만으로 얻을 루멘 수를 알 수 없으므로 유효전력, 드라이버 효율, 시험 조건과 함께 평가합니다.
